Уважаемые покупатели, в этой статье мы хотим вам рассказать про горелки для аргонодуговой сварки (тип TIG). Если у вас уже есть сварочный аппарат для аргонодуговой сварки и вы хотите выбрать к нему TIG горелку, вам нужно обратить внимание на некоторые параметры.
Горелки делятся на два основных типа, с воздушным и водяным охлаждением.
Воздушное охлаждение – это когда кабель (по которому идет сварочный ток) внутри горелки охлаждается исключительно за счет воздуха. То есть никаких специальных устройств подключать к горелке не требуется. Она охлаждается сама по себе.
Водяное охлаждение происходит за счет воды, которая циркулирует в горелке. Для этого процесса необходим блок водяного охлаждения. Подробней про куллеры (блоки водяного охлаждения) можно прочитать в этой статье.

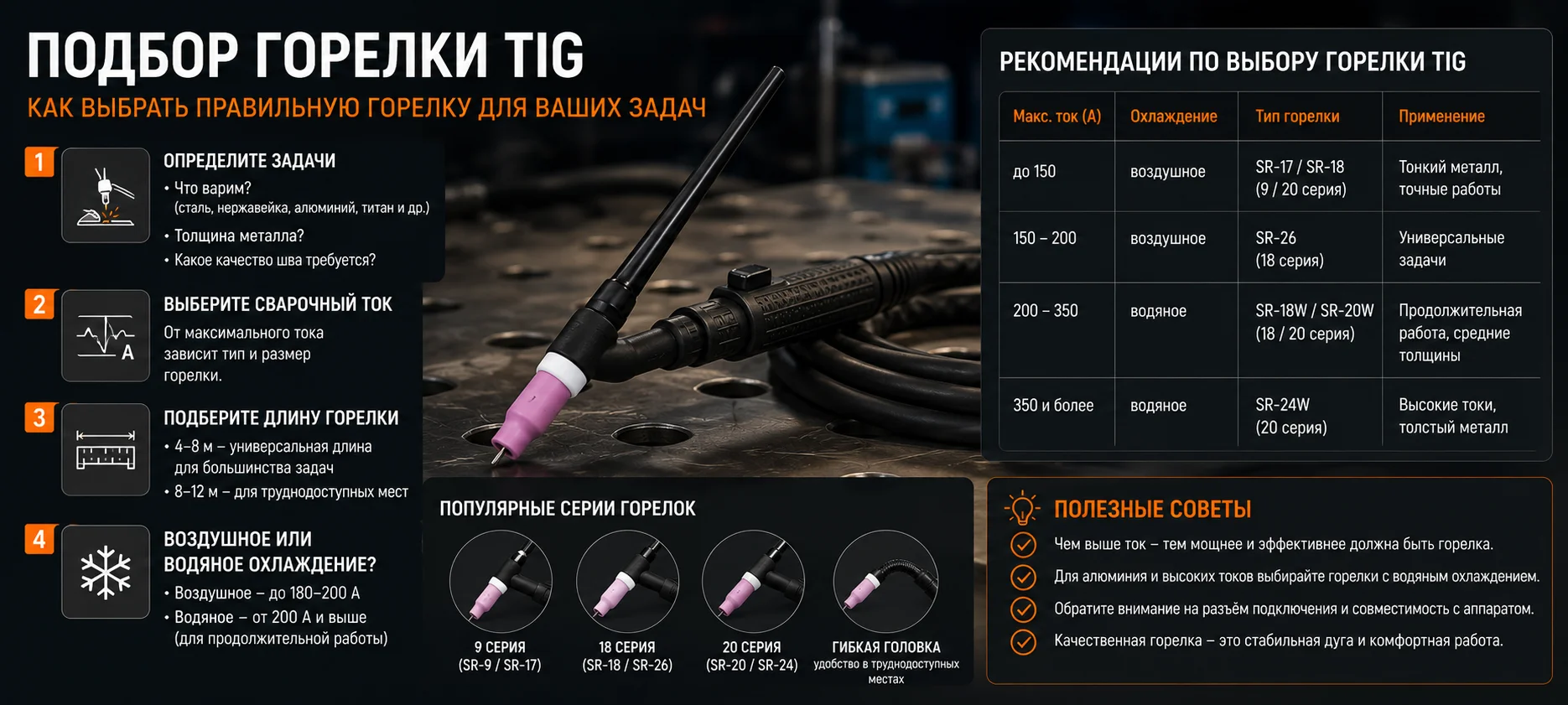

Какую же горелку выбрать?
Производители сварочного оборудования и горелок дают следующие рекомендации:
- Если вы будете работать на малых токах – вам подойдет горелка с воздушным охлаждением. Если на больших токах – вам нужна горелка с водяным охлаждением.
- Если вы хотите сваривать толстые металлы – вам нужна горелка в водяным охлаждением, тонкие металлы – подойдет с воздушным охлаждением.
Все предельно просто, водяное охлаждение нужно для того, чтобы горелка не перегревалась и не сгорела. Каким бы ни был качественным сварочный кабель проходящий в горелке он все равно греется и воздух из окружающей среды не сможет его охладить, только холодная вода циркулирующая вдоль сварочного кабеля способна не допустить его перегрев.
Важно! Если у вас горелка с водяным охлаждением и вы хотите работать не на полную мощность, а дать порядка 20 — 40 Ампер – все равно нужно подключать блок водяного охлаждения!
В нашем интернет-магазине продаются горелки фирмы Innotec изготовленные по заказу группы компаний Сварог.
Несколько слов про латинские буквы в названии горелок.
- TS – это международное обозначение горелок для аргонодуговой сварки TIG.

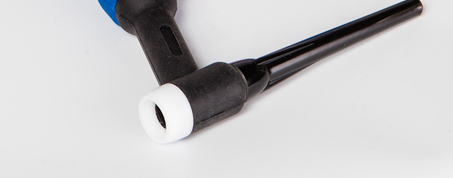

- Буква F – первая буква английского слова Flexible (пер. на русский язык – Гибкий). Горелка имеющая букву F может гнуться в разных направлениях. Очень удобно при сварке в труднодоступных и неудобных местах.
- Буква V - первая буква английского слова Valve (пер. на русский язык – Клапан, Вентиль). Горелки с буквой V подходят для аппаратов ручной дуговой сварки с функцией TIG сварки. Соединение происходит с помощью переходника.
Какой разъем у ваших горелок?
Этот вопрос мы часто слышим от наших покупателей, по этому подготовили небольшую статью с фотографиями про разъемы горелок.
Как правило, все производители выдерживают один стандарт, но если вы не уверены что наши горелки Innotec подойдут к вашему аппарату – сообщите нам модель вашего сварочника и мы постараемся подобрать для вас переходники и клеммы ОКС.
Полная таблица горелок для арогодуговой сварки TIG.
| Тип горелки | ПВ% | Ток DC | Ток AC | Электрод, мм. | Длина кабеля, м. | Масса, кг. | Охлаждение |
| TS 9 | 35 | 110 | 95 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 9 V | 35 | 110 | 95 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 9 F | 35 | 110 | 95 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 17 | 35 | 140 | 125 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 17 V | 35 | 140 | 125 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 17 F | 35 | 140 | 125 | 0.5 — 1.6 | 4 или 8 | 1.8 или 3.4 | Воздушное |
| TS 17 FV | 35 | 140 | 125 | 0.5 — 1.6 | 4 | 1.8 | Воздушное |
| TS 18 | 35 | 320 | 240 | 0.5 — 4.0 | 4 или 8 | 2.4 или 3 .9 | Водяное |
| TS 20 | 35 | 250 | 220 | 0.5 — 3.2 | 4 или 8 | 2.25 или 3.2 | Водяное |
| TS 25 | 35 | 250 | 220 | 0.5 — 3.2 | 4 или 8 | 2.25 или 3.5 | Водяное |
| TS 26 | 35 | 180 | 130 | 0.5 — 4.0 | 4 или 8 | 2.65 или 4.2 | Воздушное |
| TS 26 V | 35 | 180 | 130 | 0.5 — 4.0 | 4 или 8 | 2.65 или 4.2 | Воздушное |
| TS 26 F | 35 | 180 | 130 | 0.5 — 4.0 | 4 или 8 | 2.65 или 4.2 | Воздушное |
| TS 26 FV | 35 | 180 | 130 | 0.5 — 4.0 | 4 или 8 | 2.65 или 4.2 | Воздушное |
| Super TS 18 | 35 | 400 | 300 | 0.5 — 4.0 | 4 или 8 | 2.36 или 3.56 | Водяное |
| Super TS 20 | 35 | 320 | 250 | 0.5 — 3.2 | 4 или 8 | 2.0 или 3.85 | Водяное |
