Сварочный кабель для электрододержателя и обратного зажима
Сварочный кабель передаёт ток между источником питания и рабочими элементами сварочной цепи. При ручной дуговой сварке один провод подключают к электрододержателю, другой — к клемме массы на заготовке. Гибкость кабеля облегчает перемещение по рабочей зоне, а правильно подобранное сечение помогает ограничить нагрев проводника и падение напряжения.

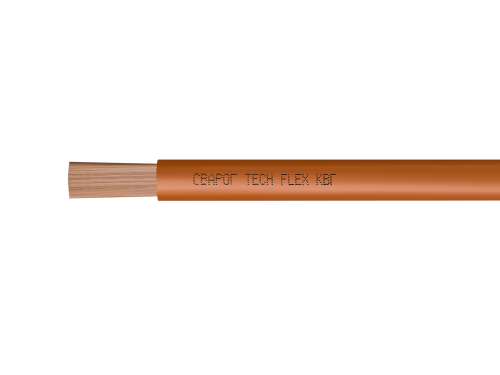

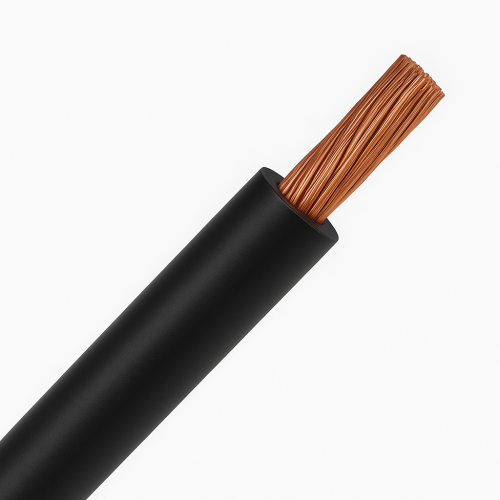

В интернет-магазине «СваркаМолл» можно купить сварочный кабель сечением 16, 25, 35, 50 и 70 мм² для замены изношенных проводов и оснащения сварочного поста. Марку, характеристики оболочки, доступную длину и единицу продажи уточняйте в карточке выбранного товара.

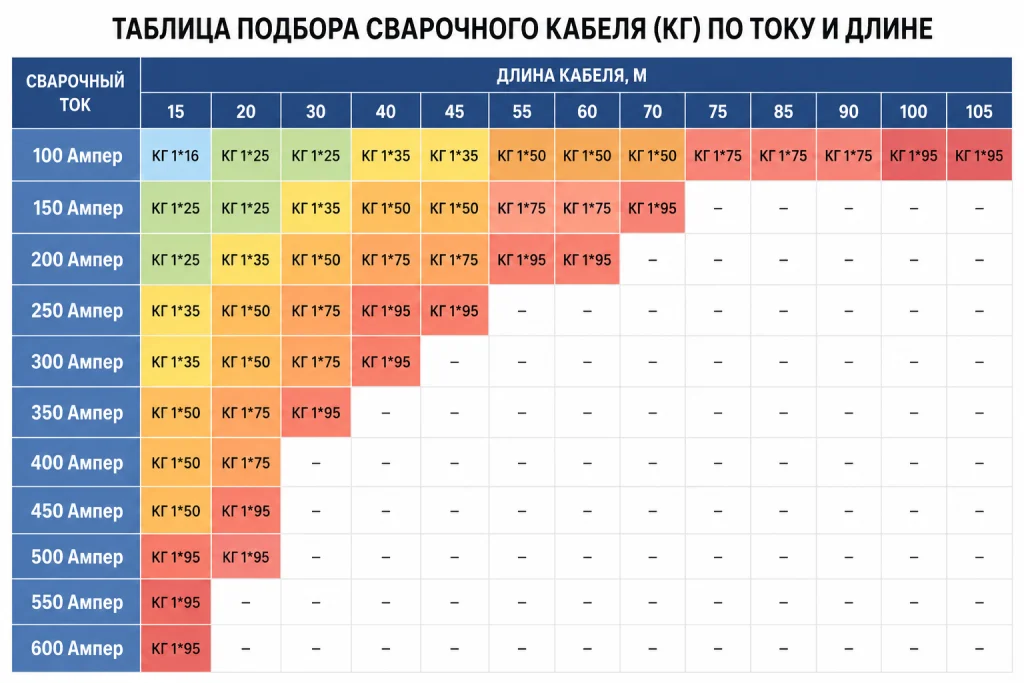

Как выбрать сечение сварочного кабеля
Сечение подбирают по рабочему току, продолжительности нагрузки, длине проводов и условиям эксплуатации. Ориентироваться только на максимальный ток аппарата недостаточно: короткий комплект для периодической работы и длинные кабели для продолжительной сварки работают в разных условиях.

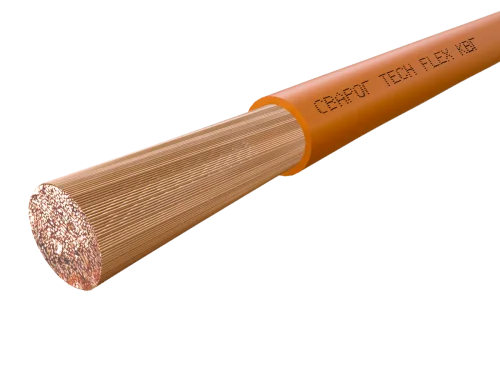

В обозначении 1×25 цифра 1 означает количество жил, а 25 — номинальную площадь сечения токопроводящей жилы в квадратных миллиметрах. Это не наружный диаметр кабеля. Аналогично читаются обозначения 1×16, 1×35, 1×50 и 1×70.
При выборе учитывайте:
- Рабочий ток и длительность включения. Допустимую нагрузку проверяют по документации производителя кабеля и рекомендациям изготовителя оборудования.
- Полную длину сварочной цепи. Учитывают оба провода: к электрододержателю и к обратному зажиму.
- Условия работы. Температура окружающей среды, способ прокладки и воздействие внешних факторов влияют на выбор марки кабеля.
- Совместимость соединителей. Разъёмы и зажимы должны подходить под сечение жилы и предполагаемую нагрузку.

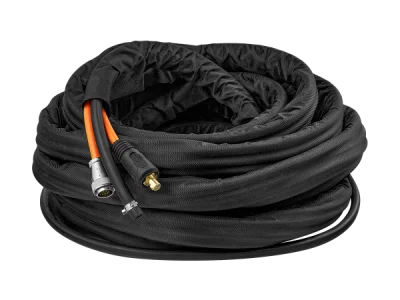

Что учитывать при удлинении проводов
С увеличением длины кабеля возрастает электрическое сопротивление и падение напряжения при том же токе. Поэтому удлинение сварочных проводов может потребовать увеличения сечения. Универсального соответствия «ток — сечение» без учёта длины и режима работы нет.
Выбирайте длину, которая позволяет свободно выполнять работу без ненужного запаса. Если требуется соединить кабельные участки, используйте подходящие сварочные разъёмы. Каждое соединение должно обеспечивать надёжный контакт и соответствовать рабочему току.
Комплектующие для сборки сварочных проводов
Для подключения к аппарату подберите соединители совместимого типоразмера. На рабочем конце кабеля устанавливают электрододержатель, а на обратном проводе — клемму массы. Если конструкция контактного узла предусматривает оконцевание жилы, понадобятся кабельные наконечники соответствующего сечения.
При замене кабеля осмотрите крепления и ответные контакты. Повреждённый разъём или ослабленный зажим могут нагреваться даже при правильно выбранном проводнике. Характеристики всех элементов комплекта должны соответствовать предполагаемому режиму работы.
Купить сварочный кабель в Санкт-Петербурге
В каталоге «СваркаМолл» сравнивайте сварочные кабели по сечению, марке и цене. Перед заказом проверьте, указана ли стоимость за метр или за готовый отрез. Для помощи в подборе сообщите модель аппарата, рабочий ток и необходимую длину каждого провода. Наличие в шоу-руме Санкт-Петербурга уточняйте перед визитом. Доступна доставка по России.
