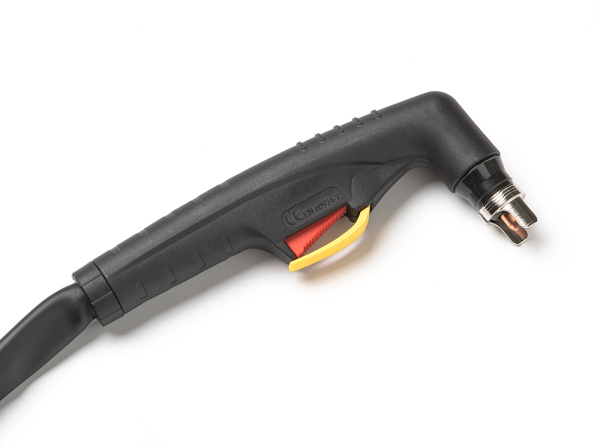

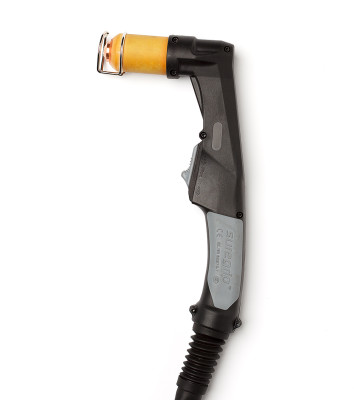

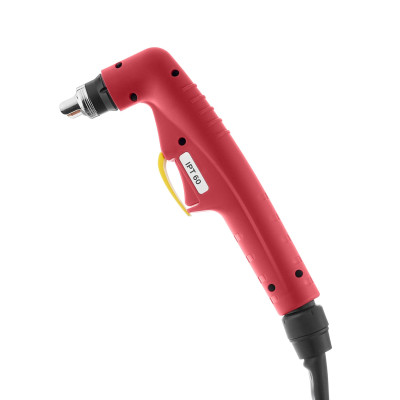

Плазмотроны для ручной воздушно-плазменной резки

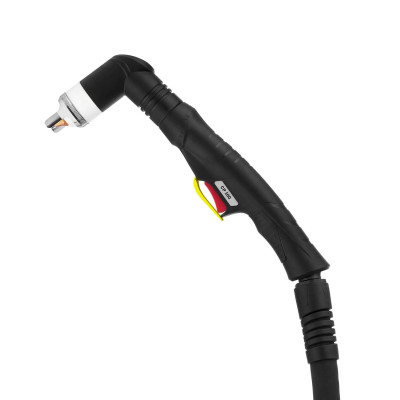

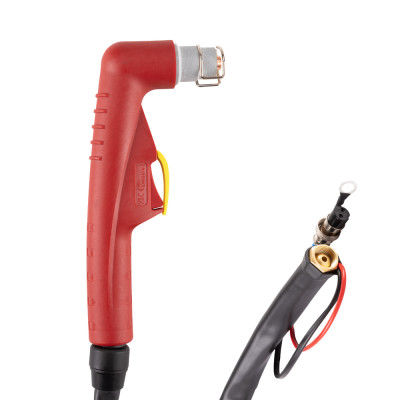

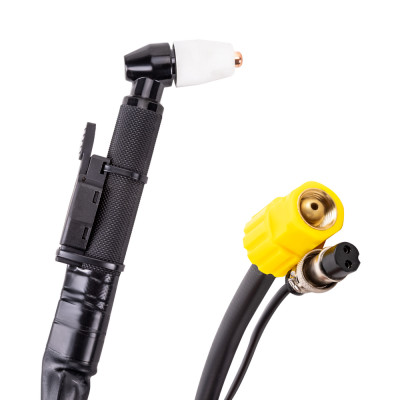

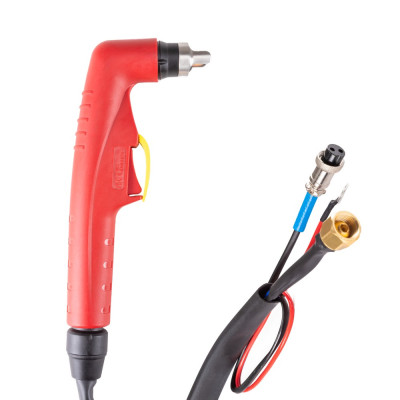

Плазмотрон, или плазменный резак, — это рабочий инструмент аппарата CUT, предназначенный для ручной резки электропроводящих металлов. Внутри плазмотрона формируется сжатая плазменная дуга, которая расплавляет металл, а поток воздуха удаляет расплав из зоны реза.
Плазмотрон применяется для обработки углеродистой и нержавеющей стали, алюминия, меди и других токопроводящих материалов. Возможная толщина и качество реза зависят не только от самого резака, но и от мощности аппарата плазменной резки, рабочего тока, давления воздуха, состояния расходных частей и скорости перемещения.
В интернет-магазине «СваркаМолл» представлены плазмотроны СВАРОГ, ПТК, АВРОРА, РЕСАНТА, FoxWeld, GROVERS, Trafimet, КЕДР, Parker, START и других производителей. В каталоге можно подобрать ручной плазменный резак по серии, типу поджига, длине шлейфа и способу подключения.

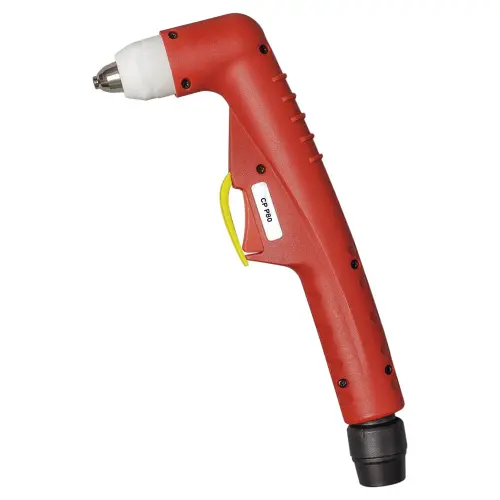

Из чего состоит плазмотрон

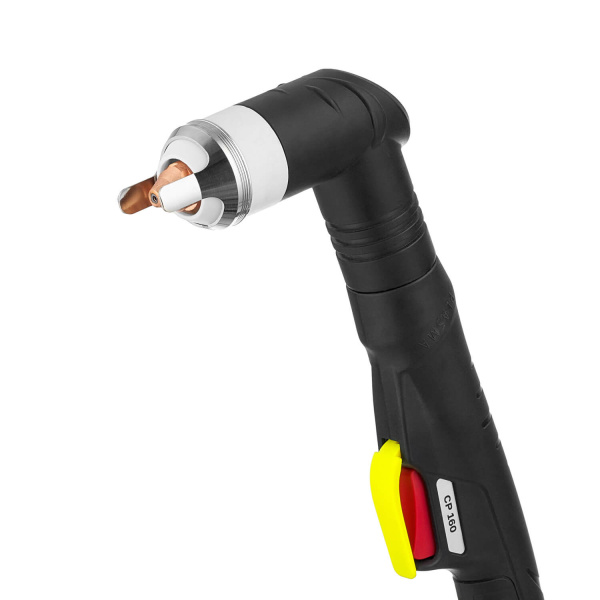

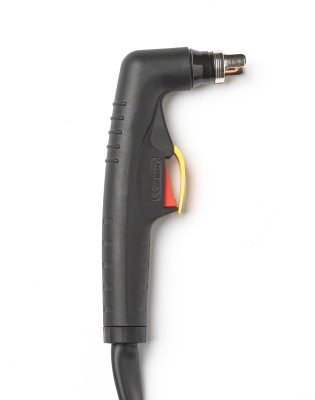

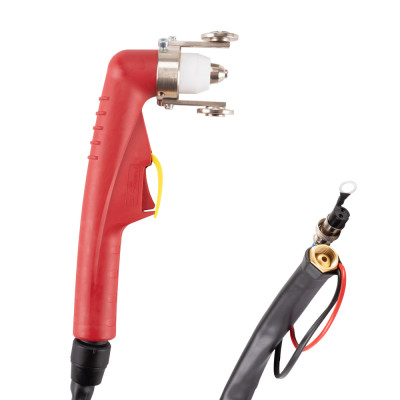

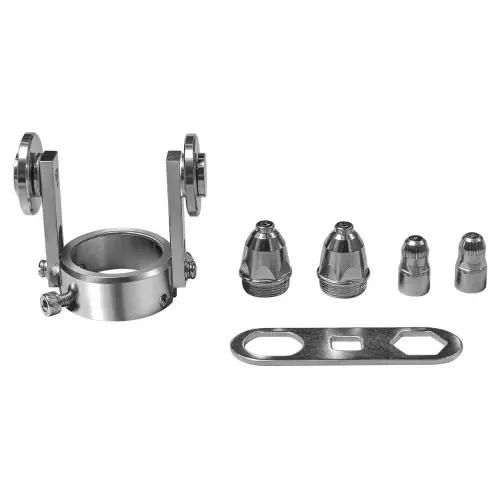

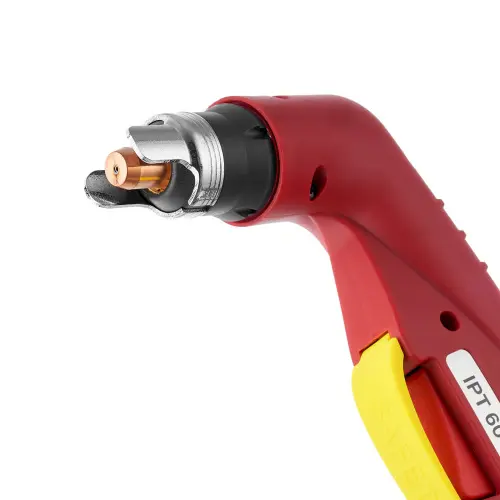

Конструкция плазмотрона включает рукоятку с кнопкой управления, головку, электрод или катод, плазмообразующее сопло, диффузор, защитную насадку и кабельный шлейф. В зависимости от модели также могут применяться дистанционные пружины, роликовые направляющие, экраны и другие вспомогательные элементы.
Катод и сопло работают при высокой температуре и постепенно изнашиваются. Их состояние напрямую влияет на устойчивость дуги, геометрию плазменной струи и качество кромки. Расходные части необходимо устанавливать в соответствии с серией плазмотрона и рекомендуемым рабочим током.
Высокочастотный и пневматический поджиг
Плазмотроны с высокочастотным поджигом используют импульс высокого напряжения для бесконтактного возбуждения дежурной дуги. Такой способ обеспечивает уверенный запуск без касания соплом заготовки, но создаёт высокочастотные помехи, которые необходимо учитывать при работе рядом с чувствительной электроникой.
Плазмотроны с пневматическим поджигом возбуждают дугу за счёт механического перемещения электрода под действием потока воздуха. Такая система не использует высокочастотный осциллятор и часто применяется в современных аппаратах CUT.
Способы возбуждения дуги не являются взаимозаменяемыми. Новый плазмотрон должен поддерживать тот же принцип поджига, который предусмотрен конструкцией источника плазменной резки.
Как подобрать плазмотрон к аппарату CUT
При выборе плазменного резака необходимо проверить:
- марку и точную модель аппарата плазменной резки;
- максимальный рабочий ток источника CUT;
- серию и допустимую токовую нагрузку плазмотрона;
- высокочастотный или пневматический способ поджига;

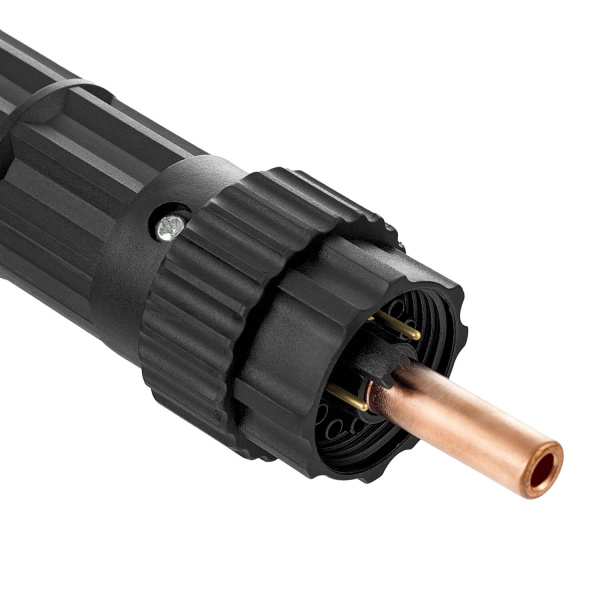

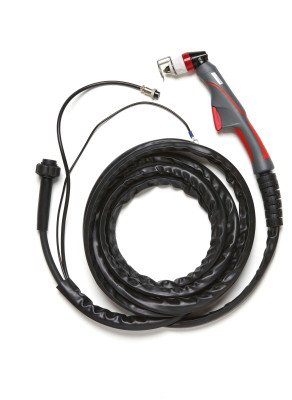

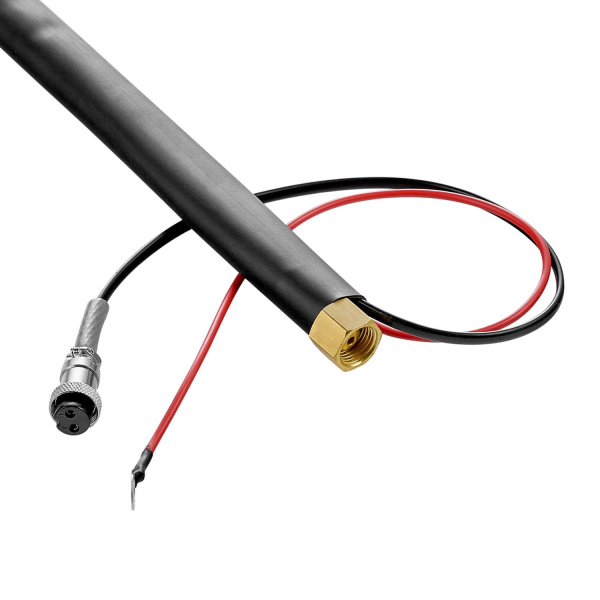

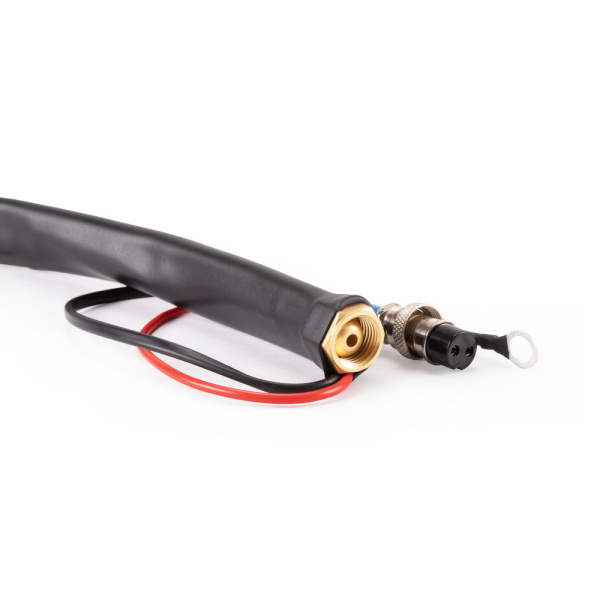

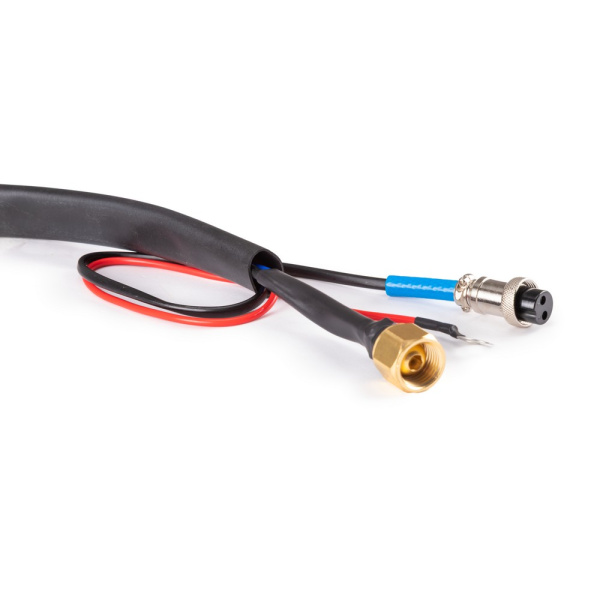

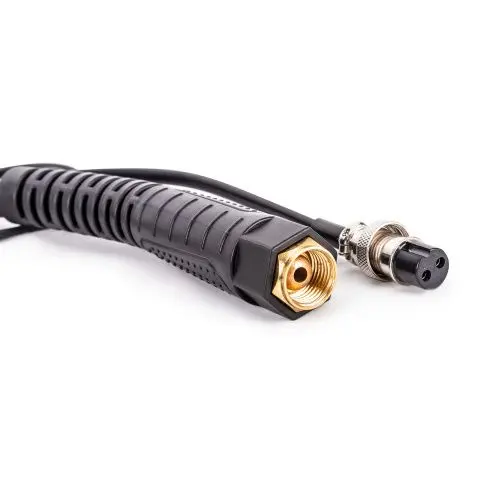

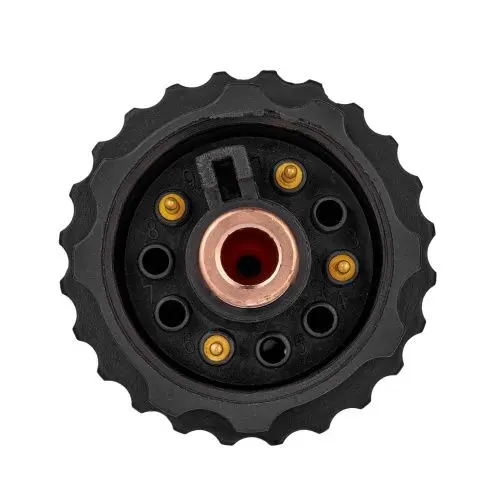

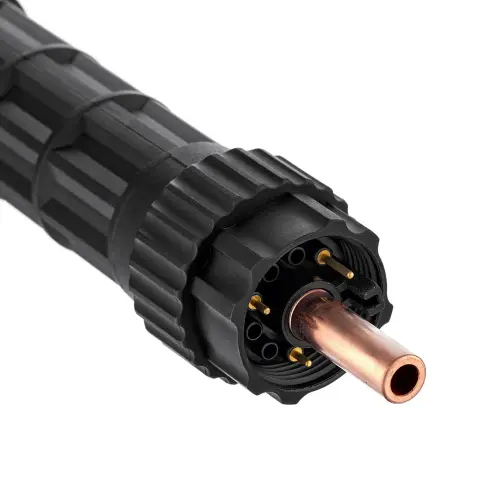

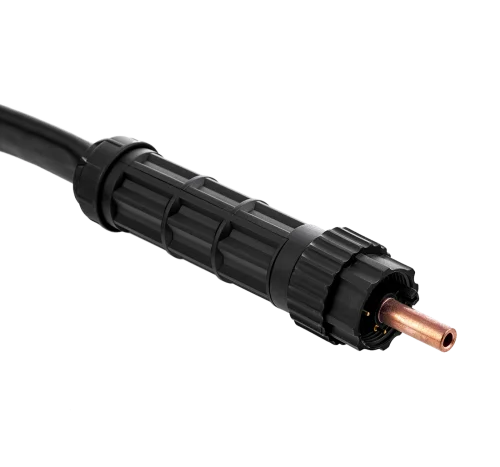

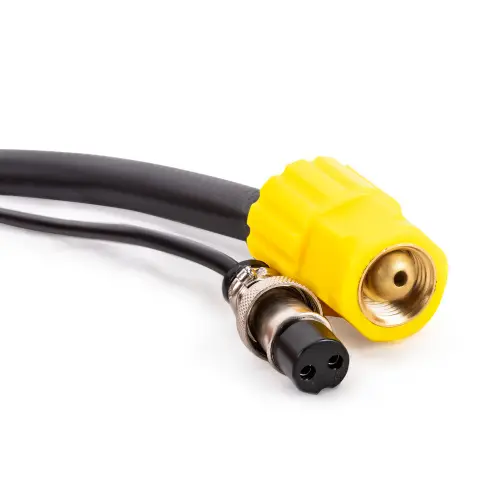

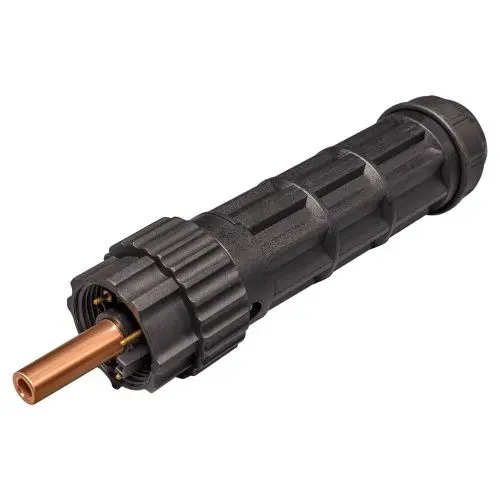

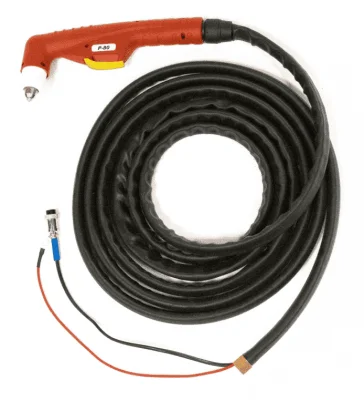

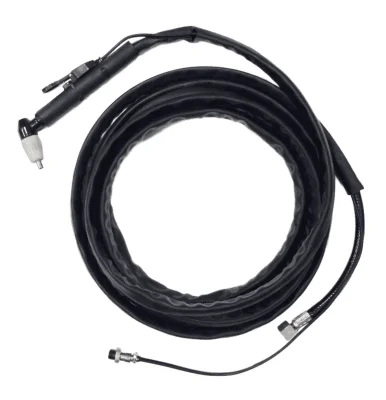

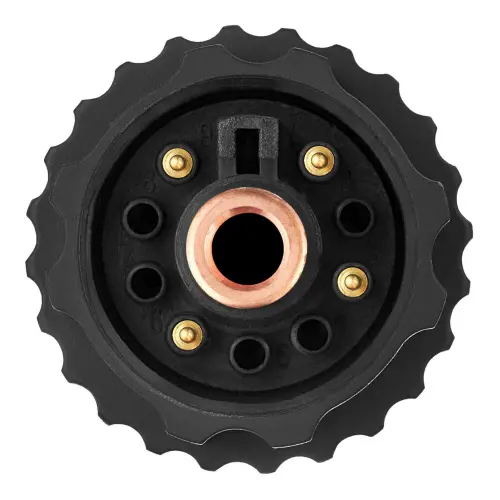

- тип центрального либо раздельного подключения;
- схему и количество контактов кнопки управления;
- необходимое давление и расход сжатого воздуха;
- длину кабельного шлейфа;
- совместимость сопел, катодов и защитных насадок;
- ручное или механизированное исполнение.
Совпадение внешнего вида или диаметра центрального разъёма не гарантирует совместимость. У разных аппаратов могут отличаться распиновка управляющих контактов, тип поджига, пневматическая схема и допустимая нагрузка.
Серии ручных плазмотронов

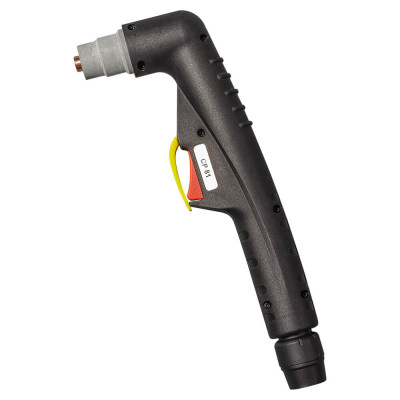

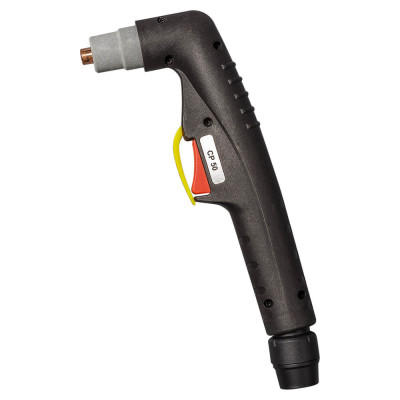

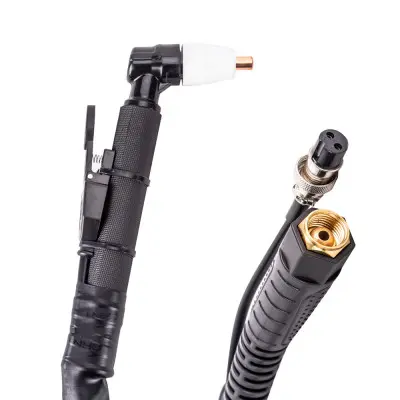

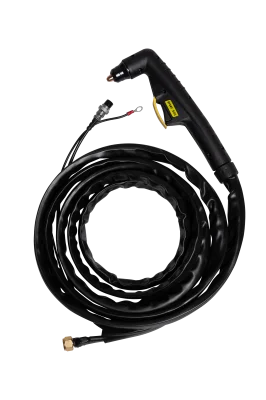

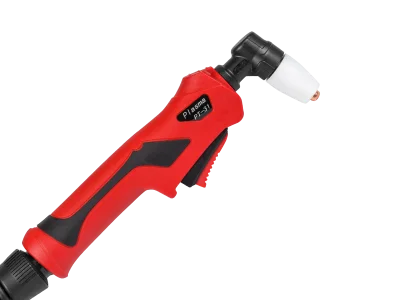

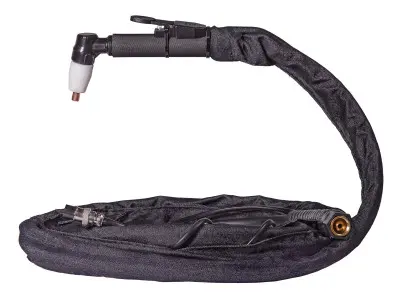

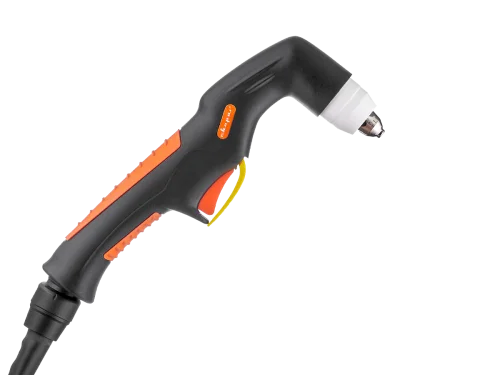

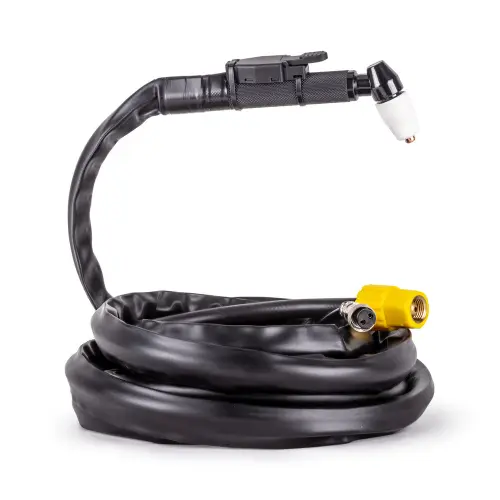

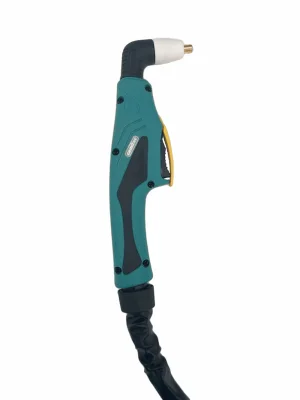

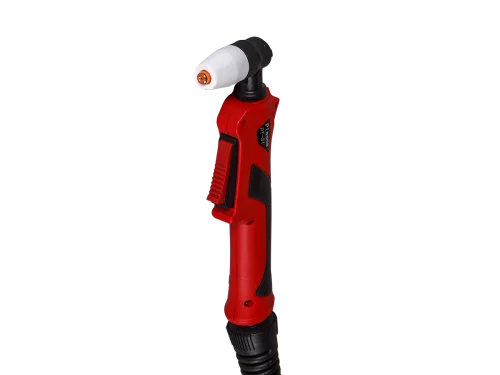

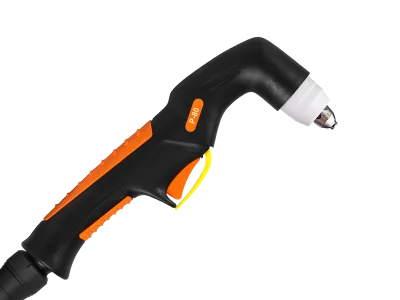

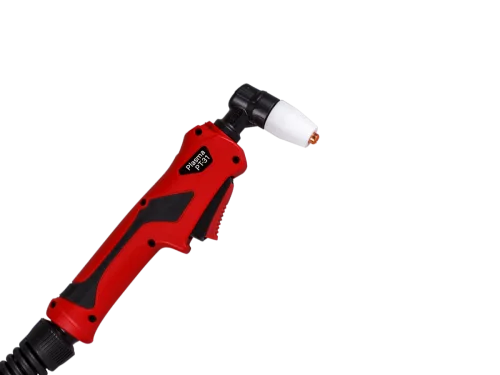

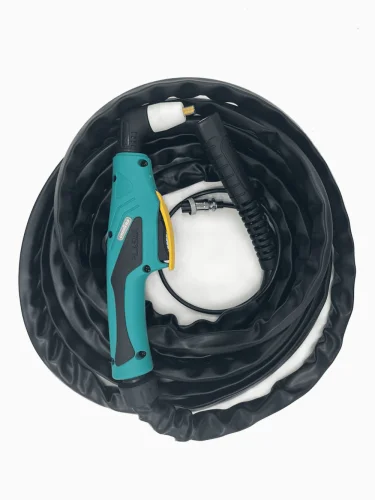

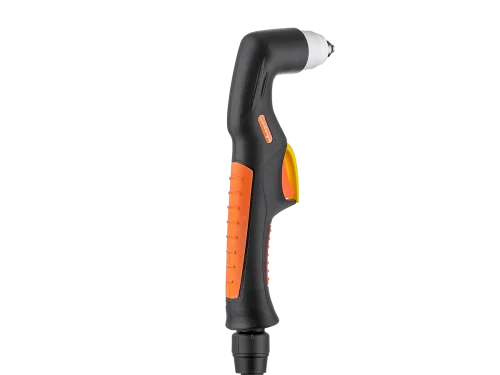

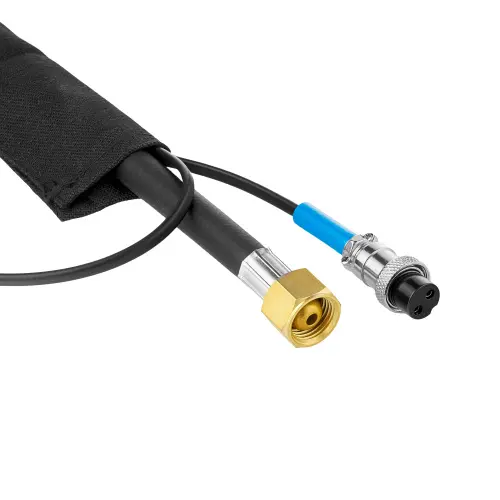

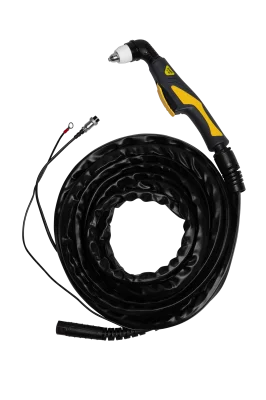

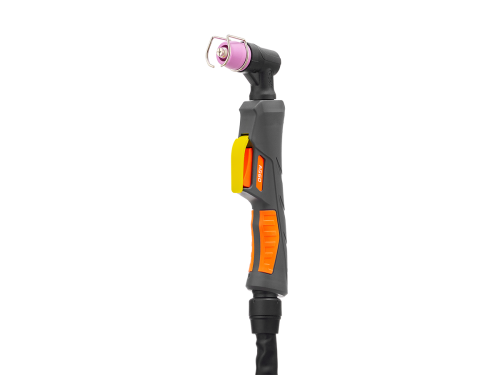

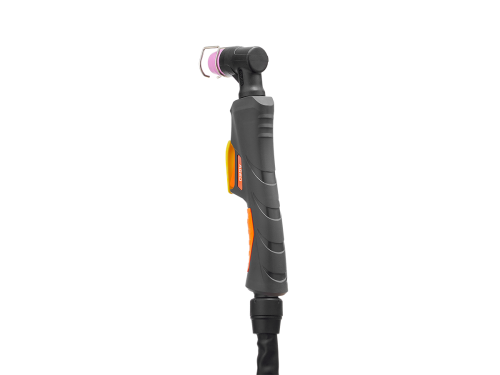

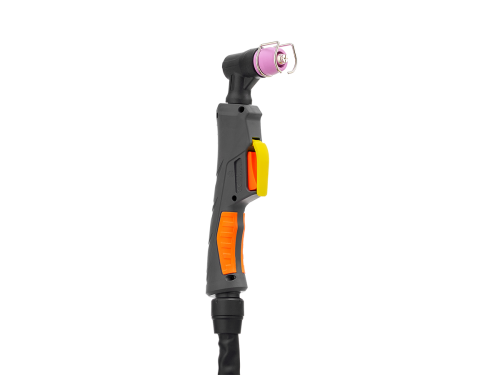

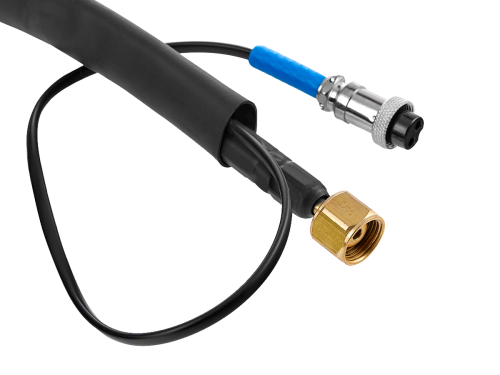

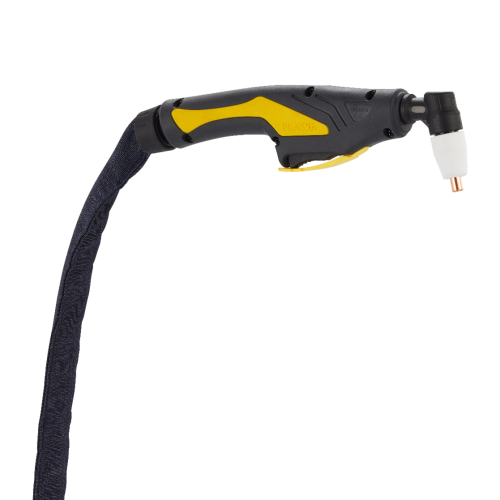

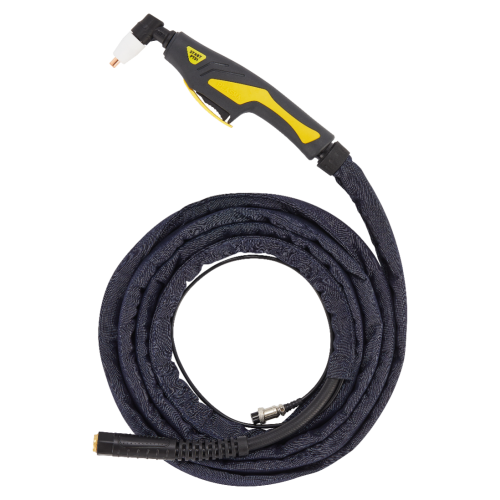

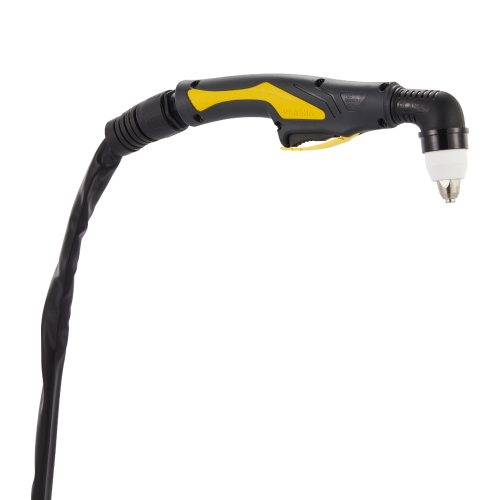

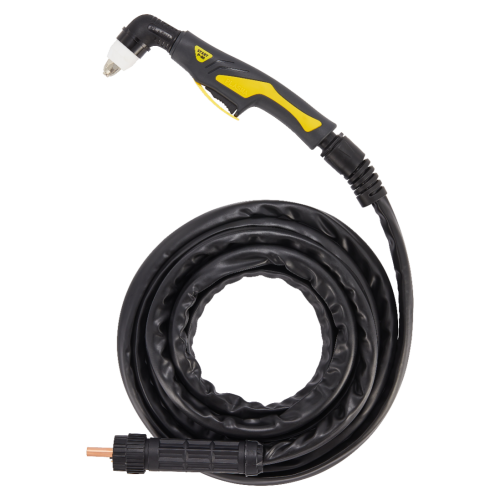

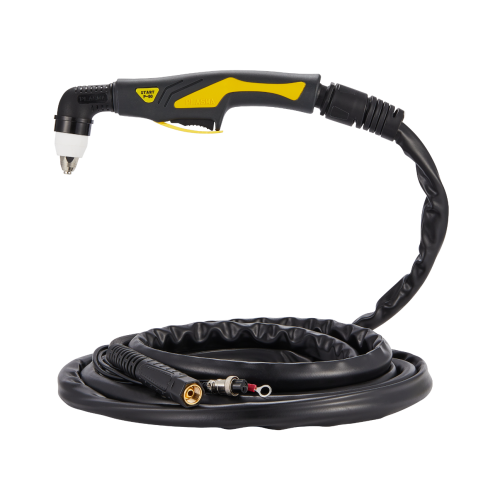

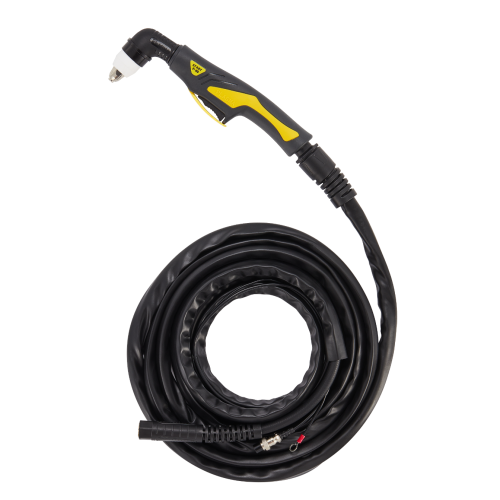

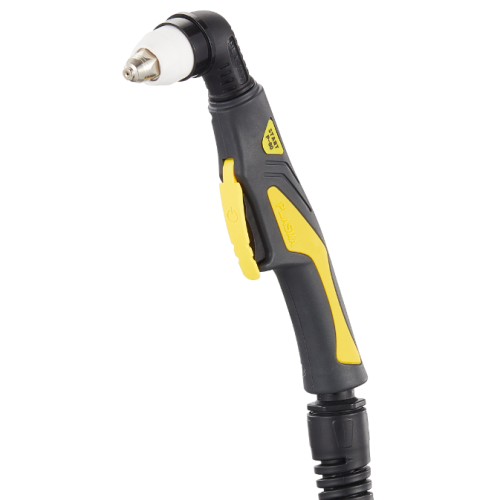

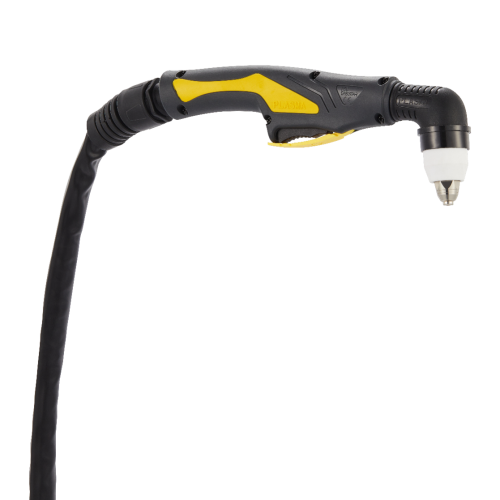

В каталоге представлены плазмотроны серий 25, 31, 35, 45, 50, 51, 55, 60, 65, 70, 75, 80, 81, 85, 100, 101, 105, 120, 125, 141, 151, 160 и TZ160. Также встречаются распространённые обозначения PT-31, AG-60, P-80, S45, CP 101–141 и другие.

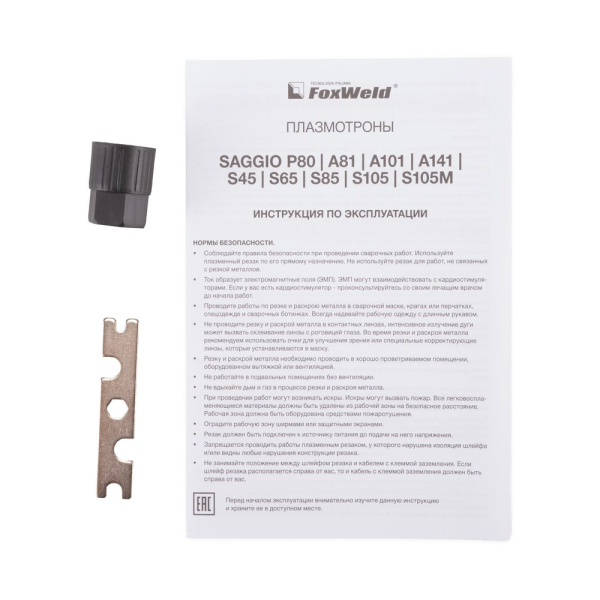

Цифра в обозначении серии не всегда равна точному максимальному току плазмотрона. Рабочую нагрузку и продолжительность включения необходимо проверять по документации конкретного производителя.

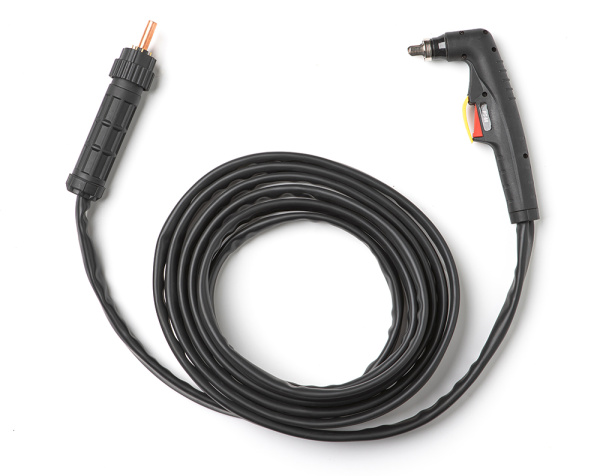

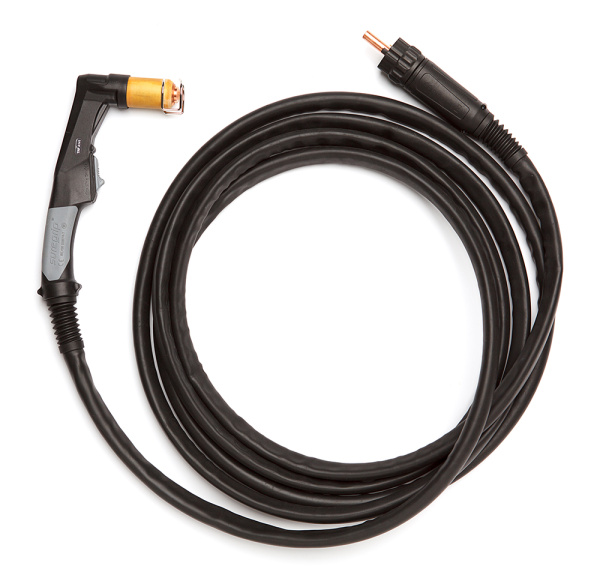

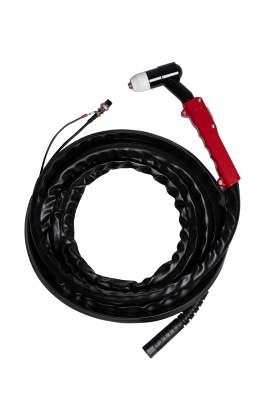

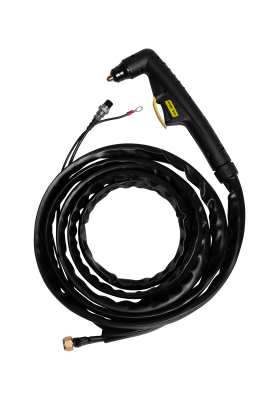

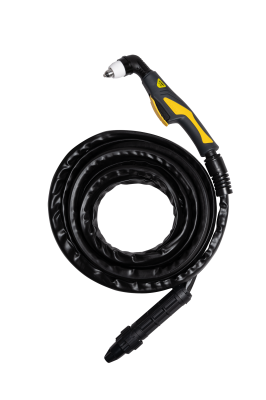

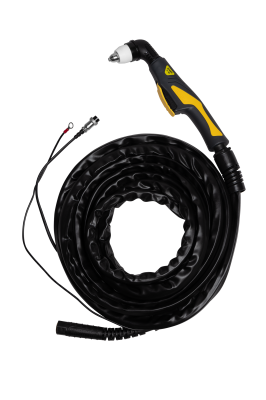

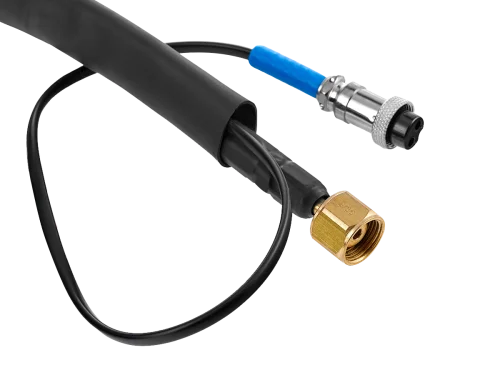

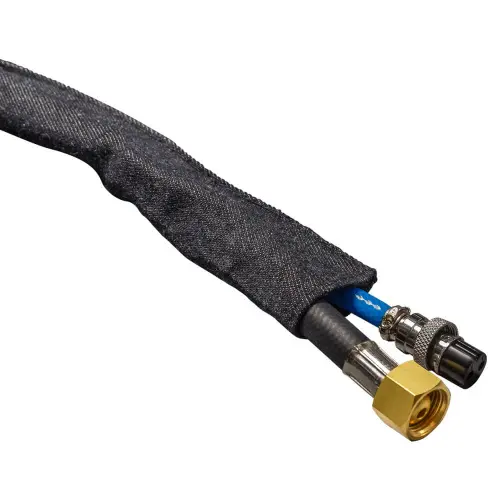

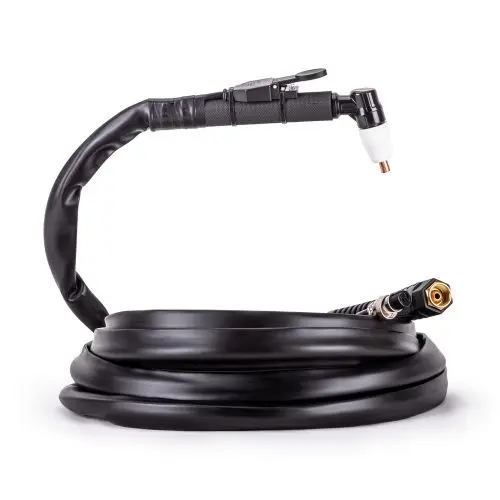

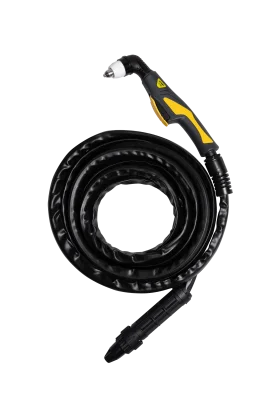

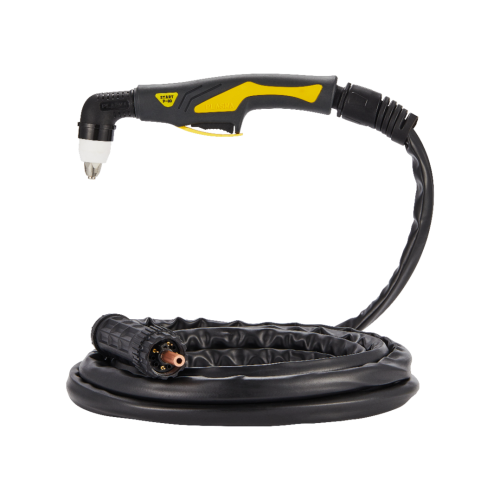

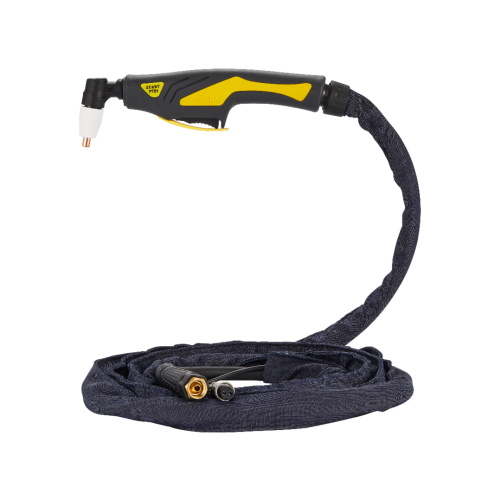

Длина кабельного шлейфа
Для мобильной ручной резки обычно выбирают плазмотроны со шлейфом 4–6 м. Увеличенная длина удобна при обработке крупногабаритных конструкций, труб и листового металла на удалении от источника CUT. При этом аппарат должен поддерживать работу с выбранной длиной кабеля.
Для станков и автоматизированных комплексов применяются отдельные плазмотроны для ЧПУ. Они отличаются конструкцией корпуса, способом крепления, подключением и требованиями к системе управления.
Расходные части для плазменных резаков

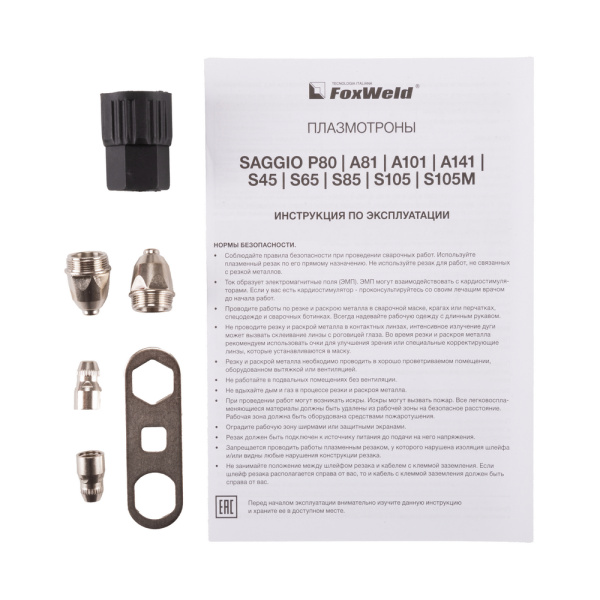

Для обслуживания плазмотрона могут потребоваться катоды CUT, сопла, диффузоры, защитные насадки и другие элементы. Все основные позиции представлены в разделе «Комплектующие и расходники для плазменной резки CUT».
Для увеличения ресурса сопел и катодов важно использовать сухой очищенный воздух, поддерживать рекомендованное давление и своевременно обслуживать фильтр-регулятор. Влага, масло и загрязнения в воздушной магистрали могут ухудшить запуск дуги и ускорить износ расходных частей.
Купить плазмотрон в Санкт-Петербурге
Чтобы точно подобрать плазмотрон, рекомендуется сообщить модель аппарата CUT, его максимальный ток, тип поджига, требуемую длину шлейфа и предоставить фотографию имеющегося разъёма. Это позволит проверить совместимость до оформления заказа.
Купить ручной плазменный резак можно с самовывозом в Санкт-Петербурге или доставкой по России. Специалисты «СваркаМолл» помогут подобрать плазмотрон и совместимые расходные части под конкретный аппарат и условия работы.
