Газовые линзы для TIG-горелок: подбор под электрод и оснастку

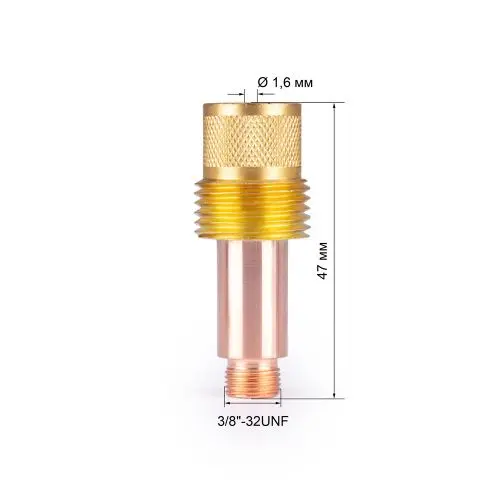

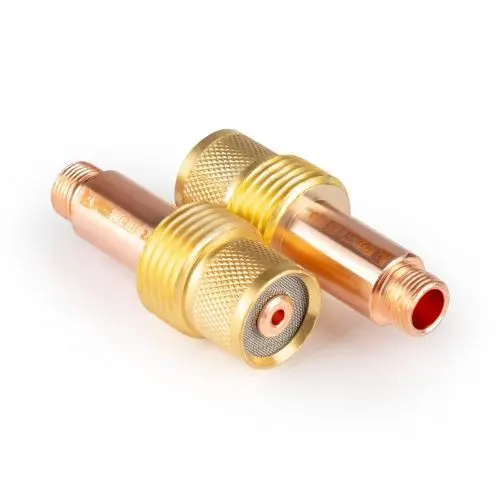

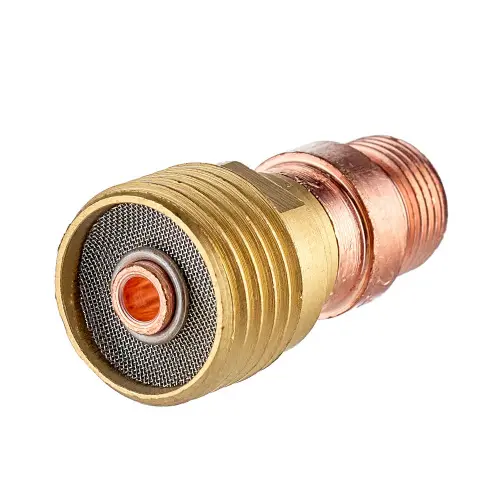

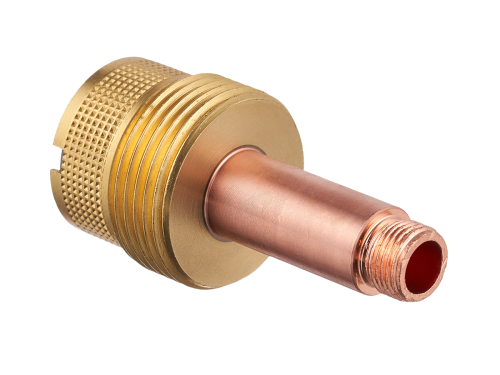

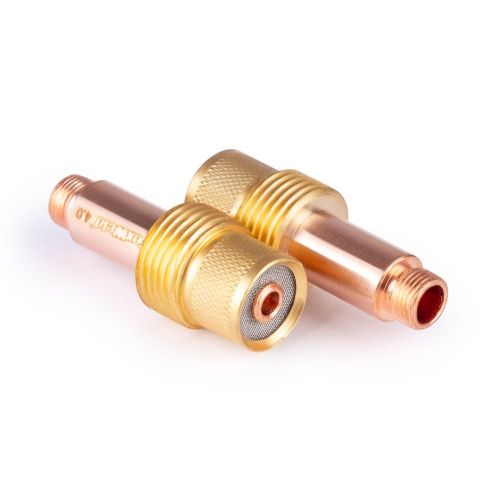

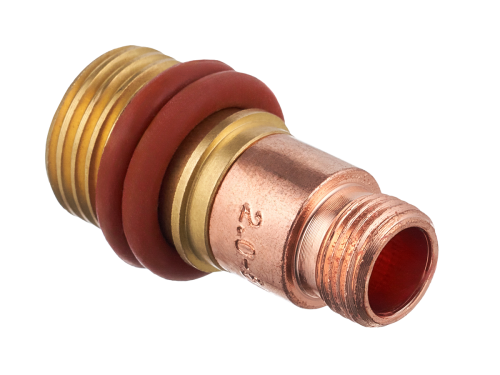

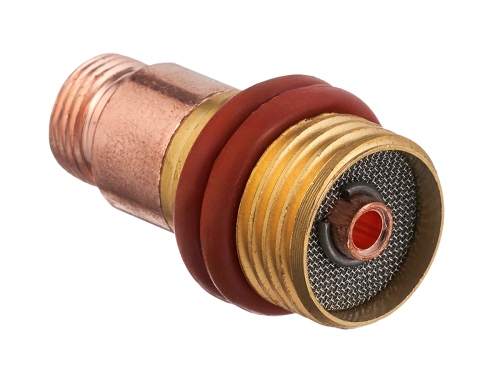

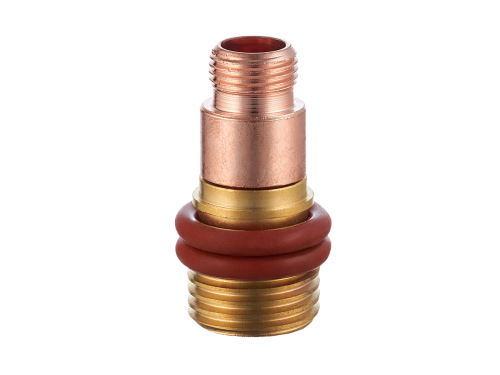

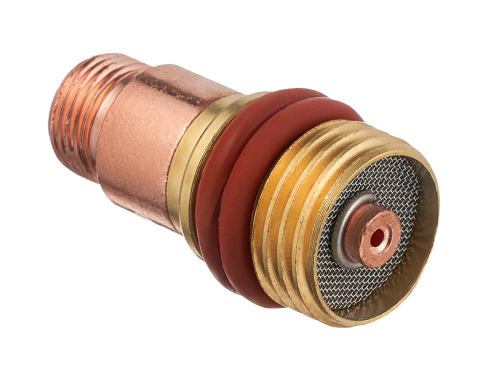

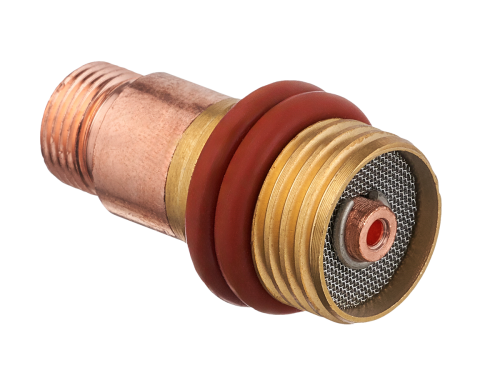

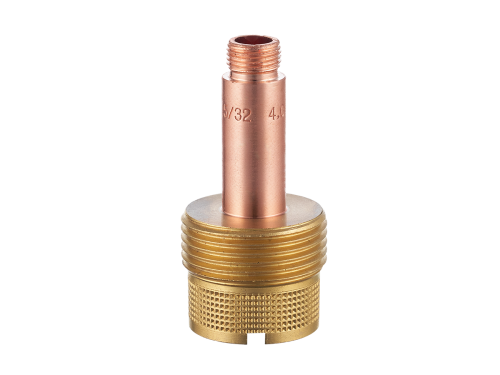

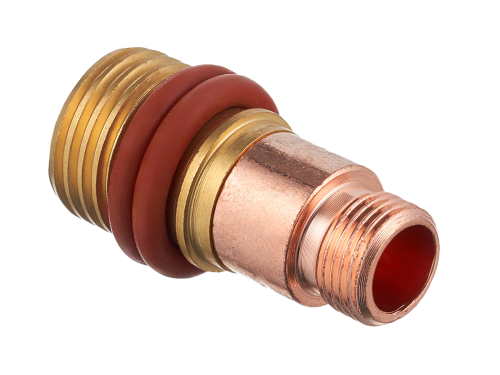

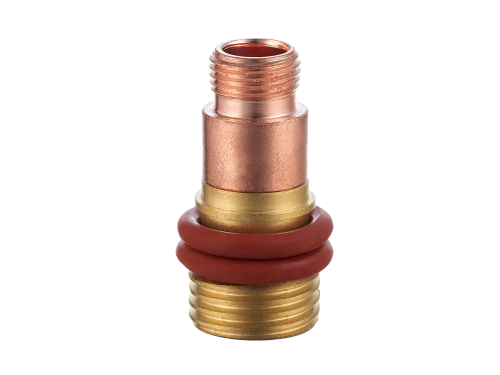

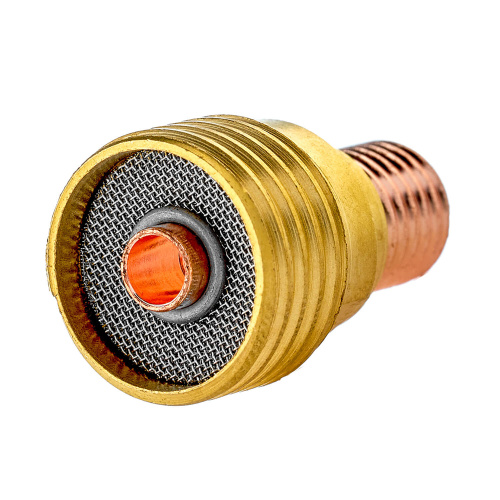

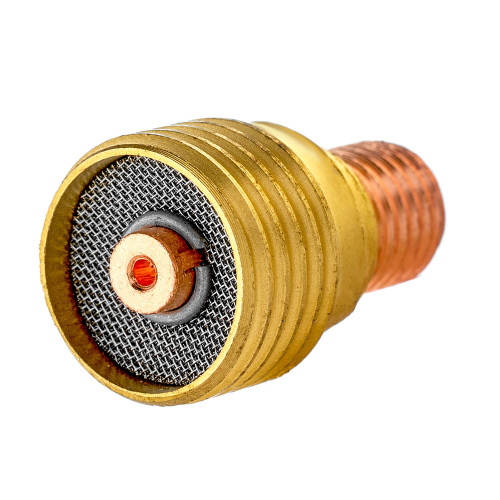

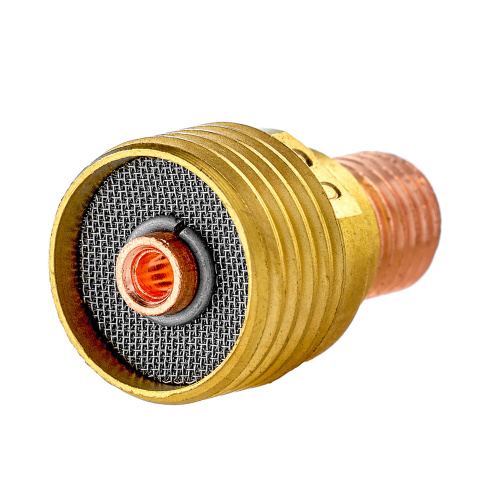

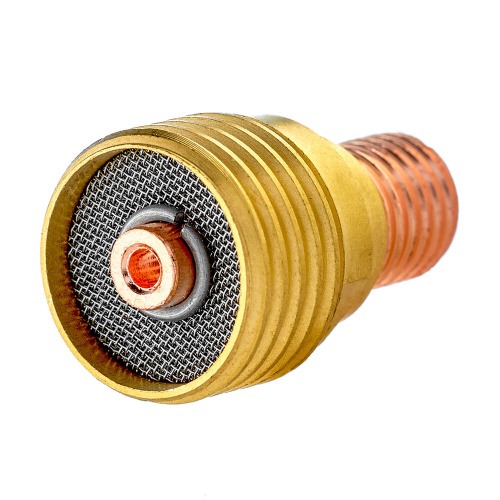

При аргонодуговой сварке важно не только подать защитный газ, но и равномерно распределить его вокруг электрода и сварочной ванны. Для этого применяют газовую линзу — держатель цанги с сетчатым рассеивателем. Она устанавливается в головку TIG-горелки и помогает уменьшить завихрения газового потока на выходе из сопла.
В разделе можно подобрать газовые линзы для обслуживания и переоснащения аргоновых горелок. При выборе учитывайте серию горелки, диаметр вольфрама и исполнение расходных частей: внешне похожие детали не всегда взаимозаменяемы.
Чем газовая линза отличается от обычного держателя цанги

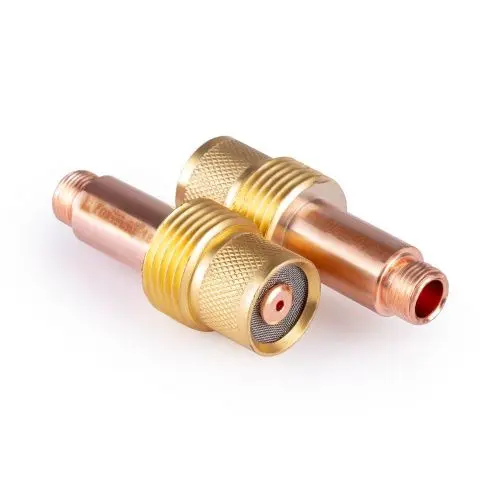

В обычном держателе газ проходит через отверстия в корпусе. В газовой линзе поток дополнительно проходит через сетчатый рассеиватель, который делает его более равномерным. Такая конструкция полезна при сварке соединений, требующих устойчивой газовой защиты, в том числе при работе с нержавеющей сталью.
В подходящих условиях газовая линза позволяет работать с увеличенным вылетом электрода, улучшая обзор места сварки и доступ к соединению. Допустимый вылет зависит от размера сопла, расхода газа и положения горелки — универсального значения для всех работ нет.
Как выбрать подходящую газовую линзу

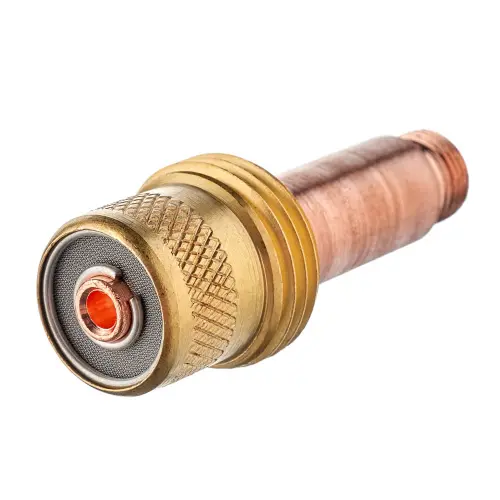

- Проверьте модель горелки. Обозначение серии в карточке расходника должно соответствовать вашей горелке. Например, детали для TIG 17/18/26 следует выбирать отдельно от оснастки других серий.

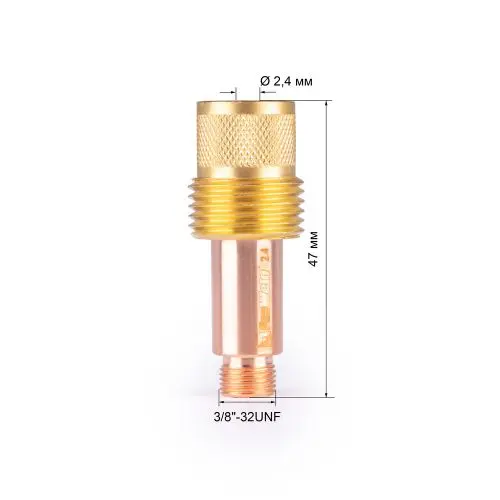

- Уточните диаметр вольфрама. Газовую линзу и цангу подбирают под используемый электрод. Обозначение диаметра в названии линзы относится к электроду, а не к выходному отверстию сопла.

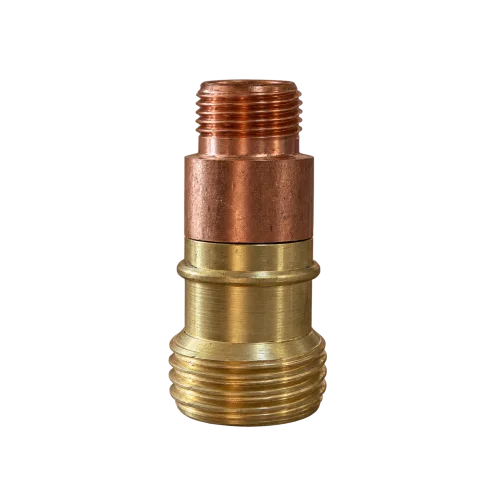

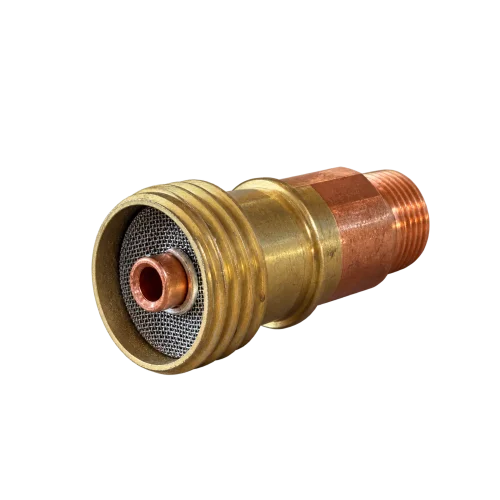

- Определите исполнение оснастки. Короткие и стандартные газовые линзы могут требовать разных сопел, цанг и изоляторов. Менять отдельную деталь без проверки остальных компонентов не стоит.
- Сверьте посадочные размеры. Помимо маркировки горелки, проверьте резьбы и рекомендации производителя по совместимости.
Какие расходники нужны вместе с газовой линзой
Для сборки передней части горелки потребуется совместимое керамическое сопло для TIG-сварки. Выбирайте исполнение, рассчитанное именно на газовую линзу вашей серии. Обычное сопло, установленное на стандартном держателе цанги, может не подойти по резьбе или геометрии. Также проверьте соответствие изолятора выбранной оснастке.
Если меняется диаметр электрода, подберите соответствующие цангу и линзу. В разделе вольфрамовых электродов можно выбрать расходники с учётом свариваемого металла, рода тока и рабочего режима. Все детали узла должны быть согласованы между собой: электрод должен надёжно фиксироваться, а сопло — правильно устанавливаться на держатель.
Когда газовую линзу нужно заменить
Осматривайте сетчатый рассеиватель при обслуживании горелки. Загрязнения, повреждение сетки, деформация корпуса или износ резьбы — повод проверить состояние детали и при необходимости заменить её. Если газовая защита ухудшилась, дополнительно проверьте герметичность соединений, состояние сопла и настройки подачи аргона. Увеличение расхода газа само по себе не устраняет причину проблемы.
Купить газовые линзы для TIG-сварки в Санкт-Петербурге
В «СваркаМолл» можно заказать держатель цанги с газовой линзой и подобрать к нему сопутствующие расходные части. Чтобы уточнить совместимость, сообщите модель горелки, диаметр вольфрамового электрода и маркировку установленной оснастки. Если обозначения не сохранились, подготовьте фотографии деталей и их размеры — это поможет при подборе.
Выберите подходящую газовую линзу в каталоге и уточните наличие перед оформлением заказа. Условия получения товара приведены в разделе оплаты и доставки.
