Насадка — деталь плазмотрона, непосредственно контактирующая с разрезаемым материалом, позволяющая зафиксировать постоянное расстояние между плазменной дугой и изделием в процессе резки. В зависимости от условий применения используются разные модификации насадок: роликовые, цилиндрические, U-образные, корончатые.
Насадка защитная — внешняя цилиндрическая деталь плазменного резака, защищающая сопло и катод от раскаленных металлических брызг и пыли, изготавливается из термопластика и других изоляционных износостойких материалов. Кроме того, насадка предохраняет пользователя от удара током, при снятии насадки электрическая цепь управления прерывается.

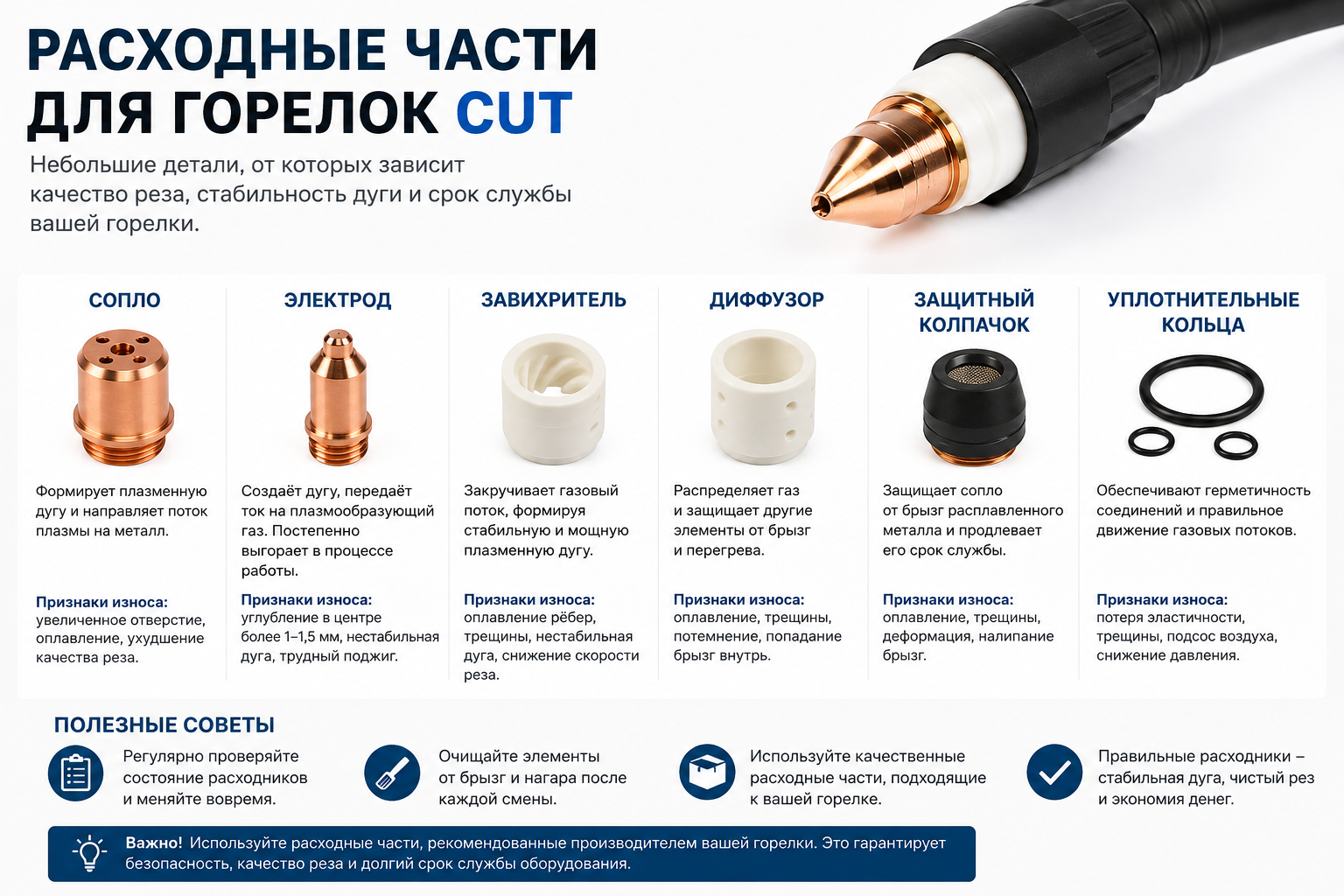

Сопло — внутренняя металлическая деталь плазмотрона, имеющая трубчатую форму, служит анодом для образования дежурной дуги и направляет сформированный поток плазмообразующего газа на разрезаемое изделие.
Катод — центральный внутренний элемент плазмотрона, проводящий ток и поддерживающий длительное горение благодаря тугоплавкой вставке на торце. Между катодом и анодом (соплом) возбуждается дежурная дуга, которая необходима для образования основной режущей дуги.
Диффузор — кольцевой внутренний элемент плазменного резака, обеспечивающий проток плазмообразующего газа к соплу внутри плазмотрона. За счет отверстий трансформирует турбулентно-движущийся сжатый газ в постепенно ускоряющийся поток. Изготавливается из пластика, керамики или другого диэлектрика.
Проставка — это кольцевой элемент, который идет только на горелку CS 151. Ставится между насадкой и защитной насадкой. Является обязательным элементом. Не требует постоянной замены.
Кольцо фиксирующее — имеет резьбу. Подходит к плазменным горелкам CS 101-141-15. Фиксируется на защитную насадку. Является обязательным элементом при сборе плазменной горелки. Не требует постоянной замены.
Изолятор — элемент для горелок CS 101-141-151. Является основным элементом. Служит как защита, закрывающая сопло и катод.
