Сварка алюминия аппаратом MMA.
Электрод: ESAB OK 96.40
Диаметр электрода: 3 мм
Толщина алюминиевых пластин: от 3 мм и более
Сварочный инвертор: Сварог ARC 205 J96
Может ли инвертор ручной дуговой сварки сваривать алюминий?
- Да, может — при соблюдении ряда обязательных условий. Перед началом сварки необходимо прокалить электроды. Температура и время прокалки указаны на упаковке (в среднем 150 °C в течение 4 часов).
- Подготовка поверхности. Перед сваркой алюминий нужно тщательно зачистить металлической щёткой (корщеткой) до блеска.
- Толщина металла. Оптимально сваривать изделия толщиной от 3 мм и выше. Чем толще металл, тем проще получить прочный шов. Сварка тонких листов алюминия (менее 3 мм) требует высокого опыта и точности.
- Химический состав покрытия электродов. Почти все электроды по алюминию содержат хлористый калий и хлористый натрий. При сварке выделяется резкий запах — используйте маску с фильтром или систему фильтрации воздуха.
- Хранение электродов. Алюминиевые электроды быстро впитывают влагу из воздуха. Храните их в сухом месте и обязательно прокаливайте перед использованием. Сырые электроды дают обильное искрение, дым и низкое качество шва.
- Скорость ведения электрода. Электрод по алюминию плавится очень быстро, поэтому движение должно быть достаточно быстрым. Если задержаться на одном месте, металл может прожечься, так как алюминий легко плавится и быстро нагревается.
- Непрерывность сварки. Старайтесь израсходовать электрод полностью, выполняя как можно более длинный непрерывный шов. При остановке алюминий остывает, и при возобновлении шва возможно прогорание или изменение структуры металла в месте стыка.
- Давление на электрод. При сварке алюминия требуется немного большее усилие, чем при сварке стали. Главное — вести электрод быстро и не задерживаться в одной точке.
- Завершение шва. В конце не отрывайте электрод резко. Лучше вернуться назад на 1–2 см, чтобы избежать образования кратера или негерметичности соединения.
- Очистка после сварки. После остывания шов можно очистить — аккуратно отбить шлак или смыть его тёплой водой, затем пройтись корщеткой. Остатки обмазки (на основе хлора и натрия) могут выделять соли, способные со временем повредить сварное соединение.

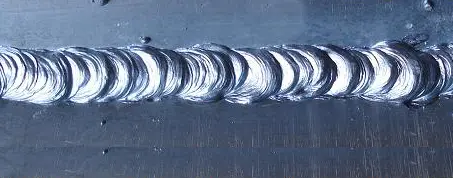

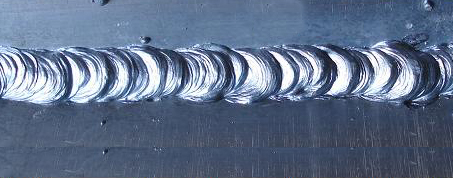

Примеры сварки и фотографии
