Горелки TIG для аргонодуговой сварки: Обзор и особенности
Для выполнения аргонодуговой сварки (TIG), помимо источника тока, необходимы качественные горелки TIG. Эти устройства играют ключевую роль в подаче защитного газа (аргона) в зону сварки, поддержании электрической дуги и розжиге дуги. Для обеспечения эффективной работы сварщика, важно подобрать правильную горелку и правильно организовать охлаждение, так как сварка TIG сопровождается выделением значительного количества тепла.
В зависимости от мощности сварочного тока, охлаждение горелки может быть воздушным или жидкостным (водяным). Воздушное охлаждение используется для сварочного тока до 200 А, а жидкостное охлаждение — для сварочного тока от 200 до 500 А. Это позволяет избежать перегрева горелки и поддерживать её работоспособность при высоких нагрузках.
Типы горелок TIG
Горелки TIG могут различаться как по назначению, так и по конструкции. Важно выбрать подходящий тип в зависимости от особенностей работы. Вот несколько основных типов:

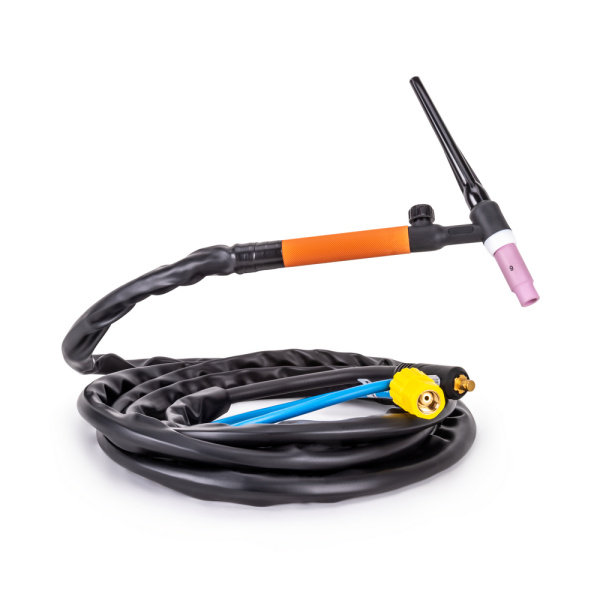

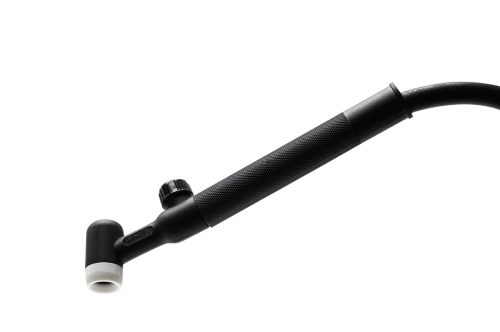

- Горелки с вентилем для регулировки подачи аргона.

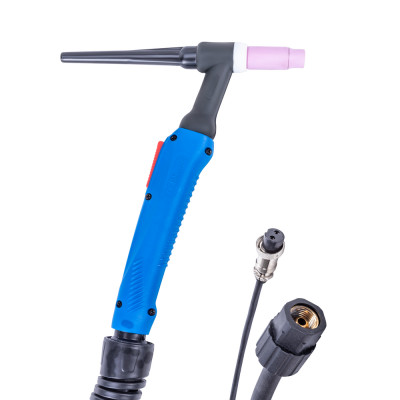

- Горелки с кнопкой для включения дуги и подачи газа.

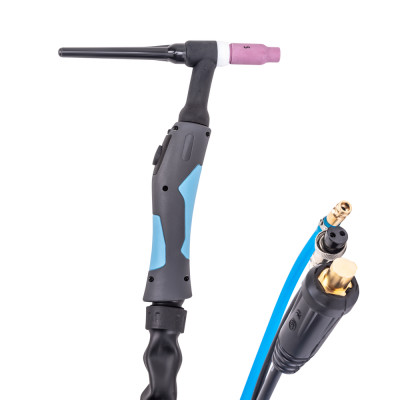

- Горелки с комбинированным устройством — и вентиль, и кнопка.

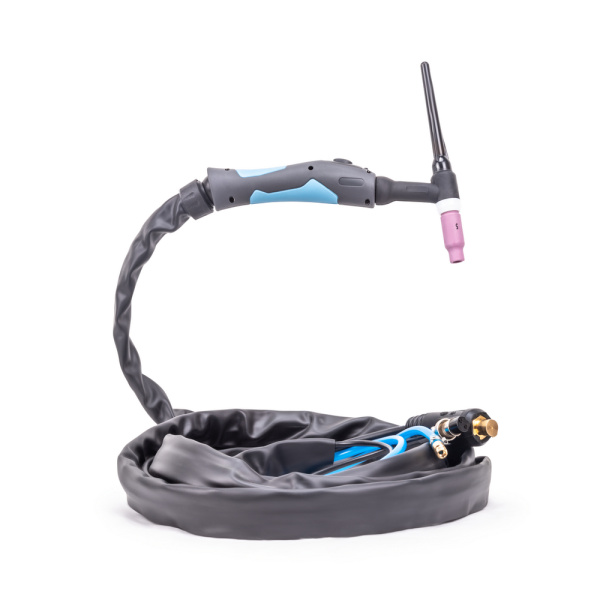

- Горелки с поворотной головкой или гибким элементом (flex) для удобства работы в ограниченных пространствах.

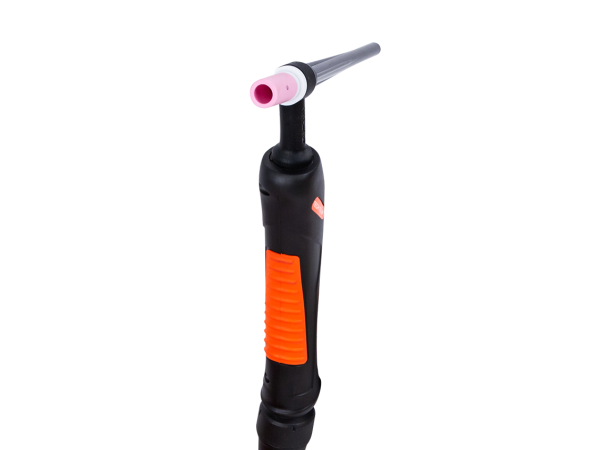

Конструкция горелки TIG

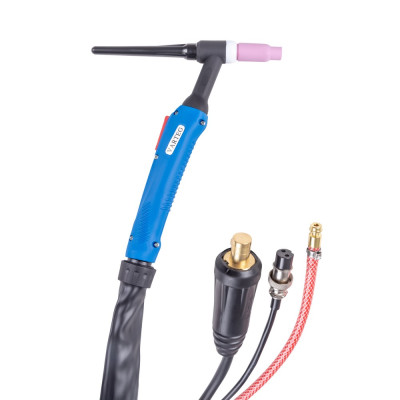

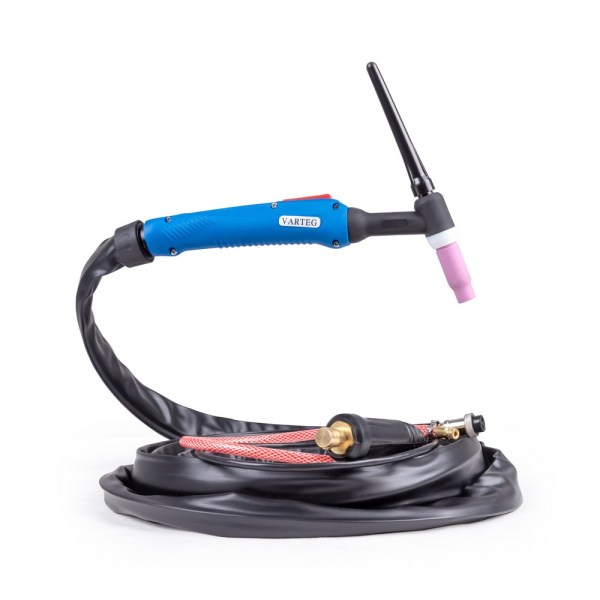

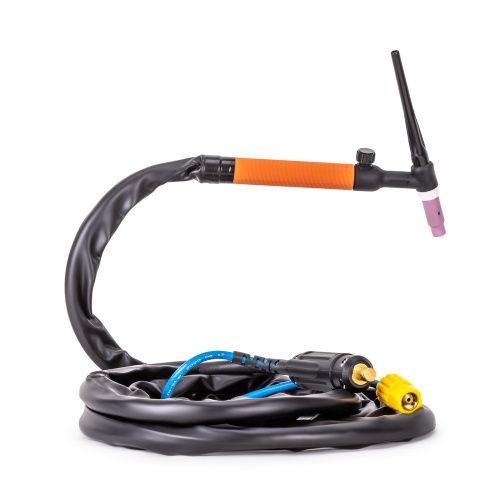

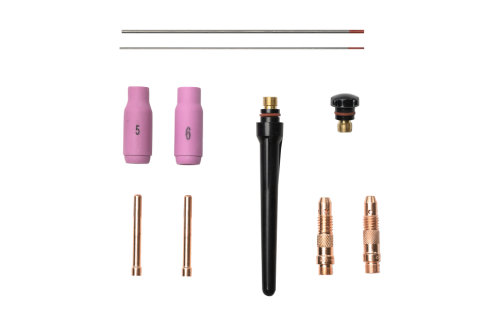

Горелка TIG состоит из нескольких важных компонентов, которые обеспечивают её функциональность и долговечность:

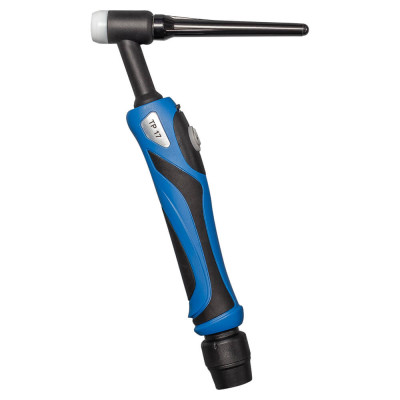

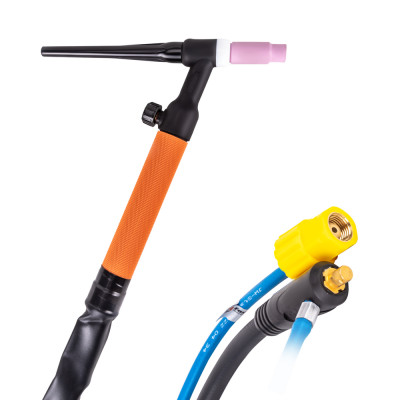

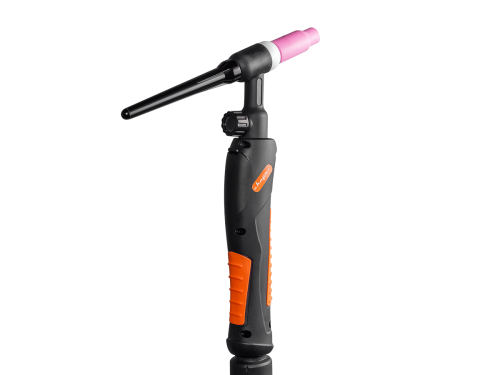

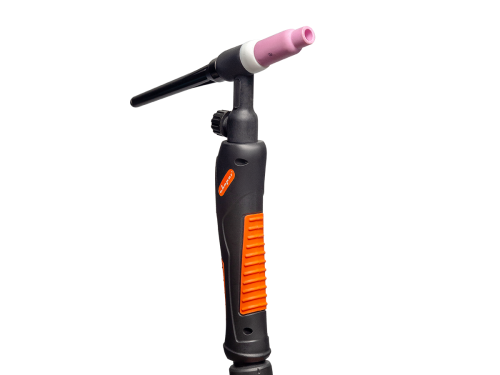

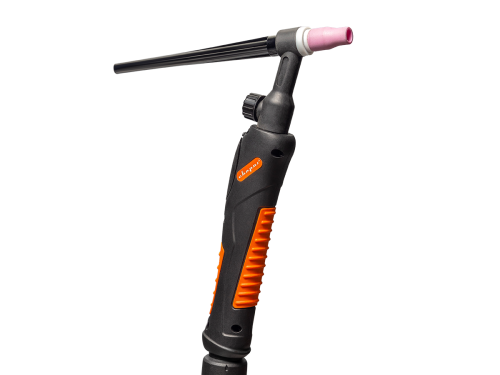

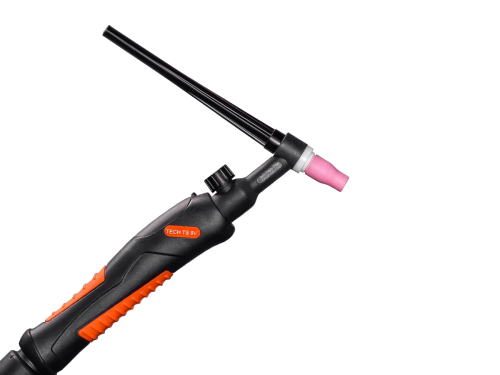

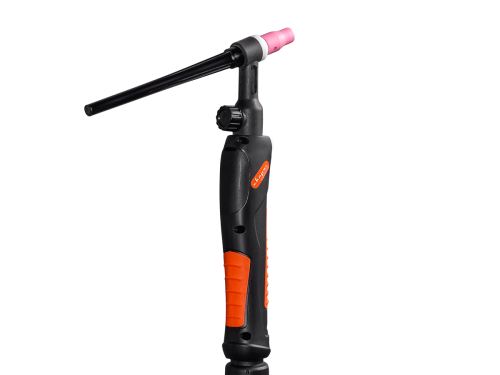

- Рукоятка: Оснащена вентилем и кнопкой для точного контроля подачи аргона и управления электрической дугой.

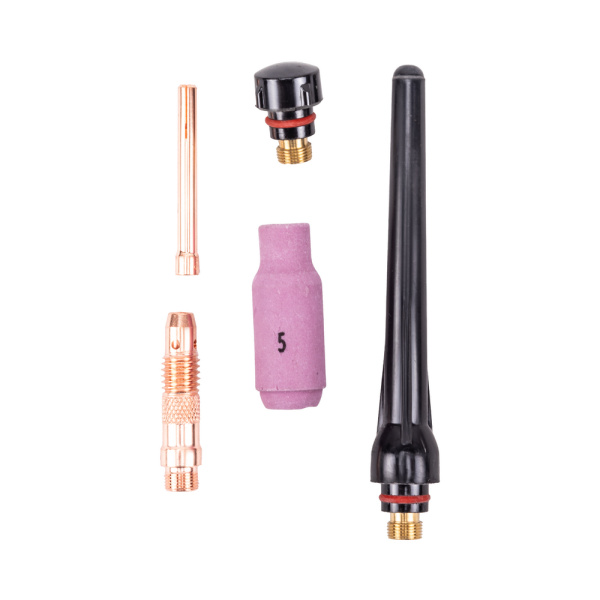

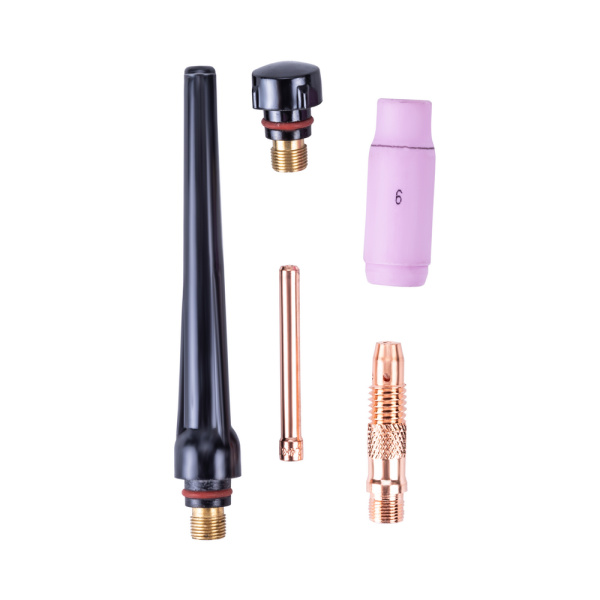

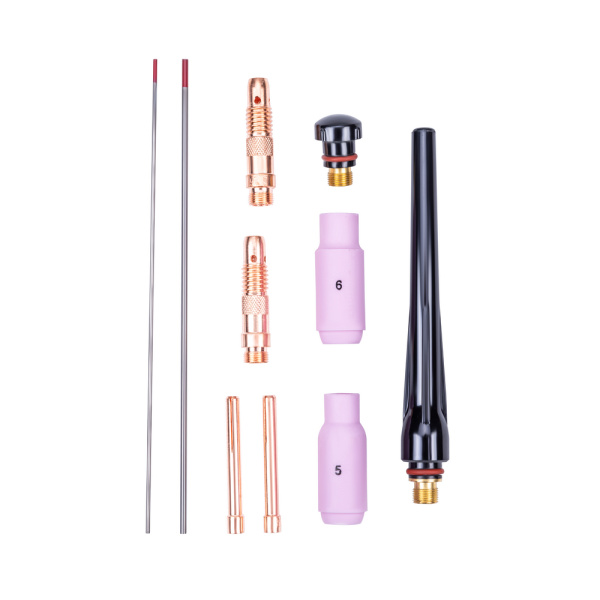

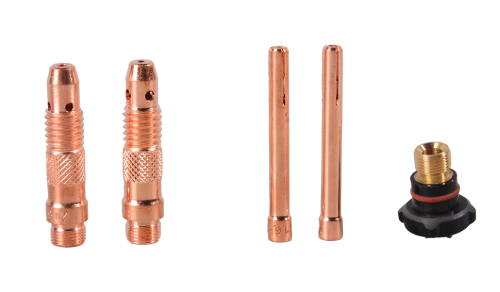

- Цанга: Предназначена для крепления вольфрамового электрода, через который передается сварочный ток.

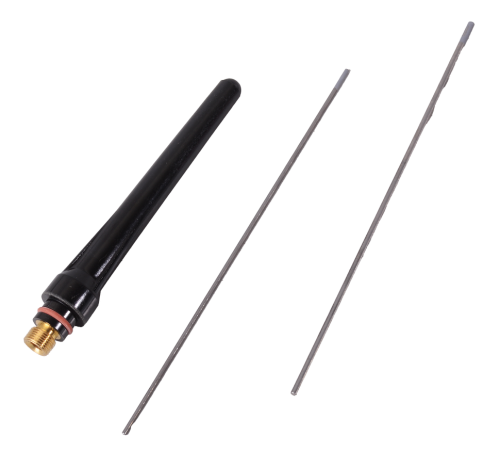

- Вольфрамовый электрод: Изготавливается из чистого вольфрама или с добавками, такими как оксид церия, циркония, лантана или тория, что позволяет улучшить его стойкость и производительность.
- Сопло: Может иметь разные формы и материалы (чаще всего используется керамика, которая обладает высокой термостойкостью и износостойкостью).
- Изолирующее кольцо: Обеспечивает защиту от «пробоя» на массу и предотвращает короткие замыкания.

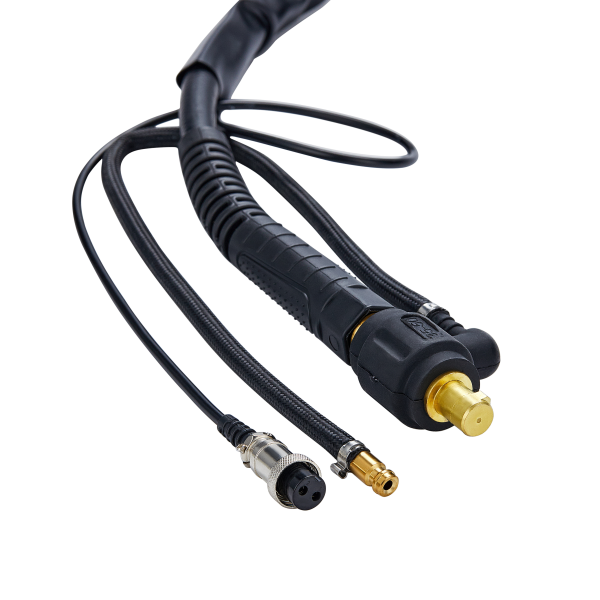

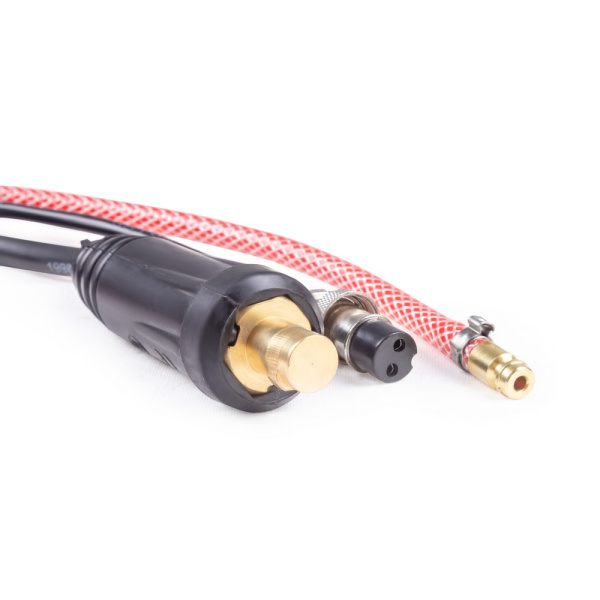

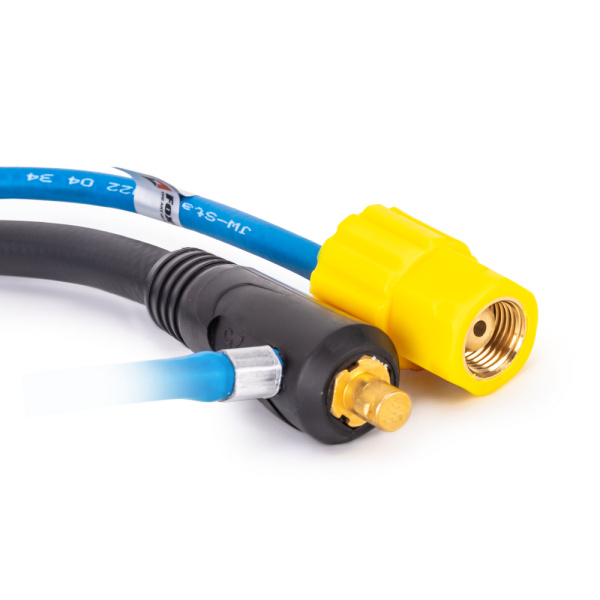

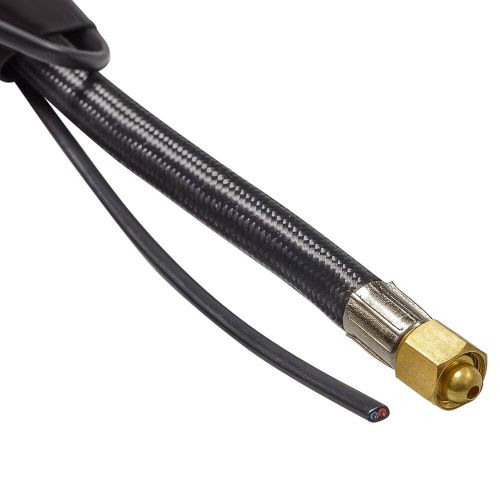

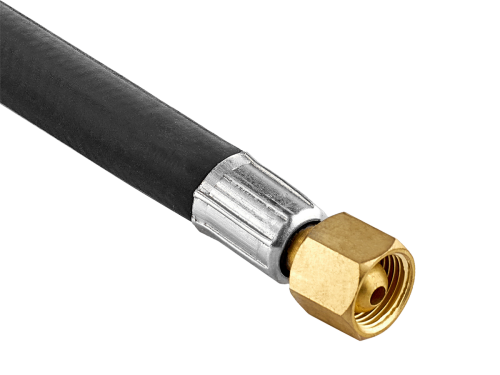

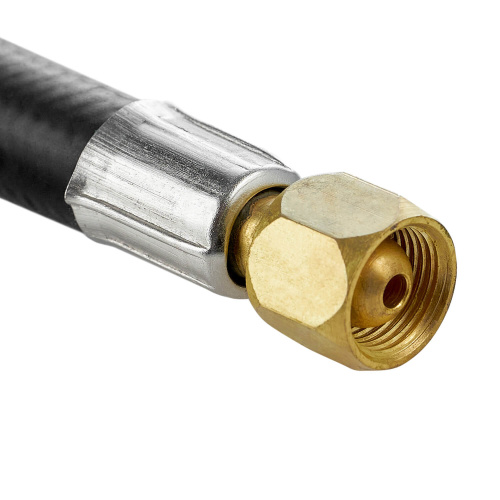

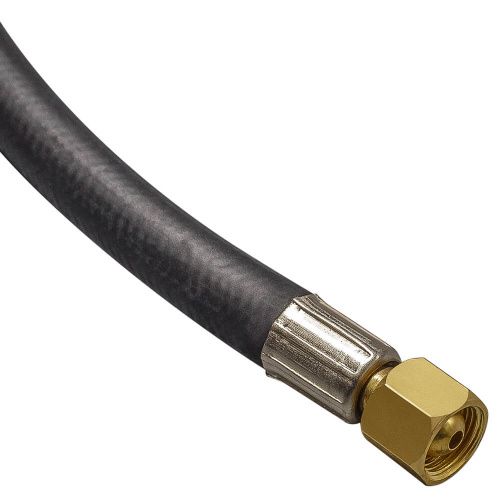

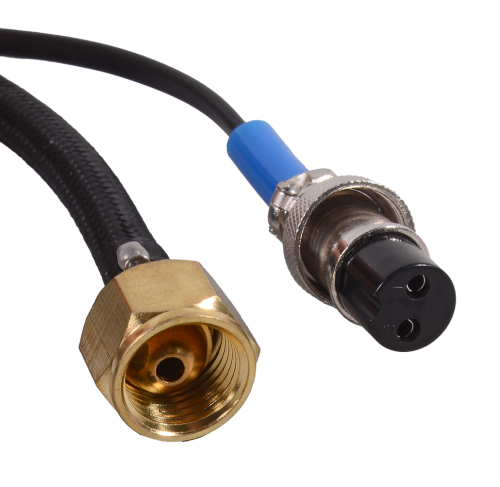

- Накидная гайка или быстросъемный штуцер: Используется для подключения газового шланга, обеспечивая удобство в подключении и эксплуатации.

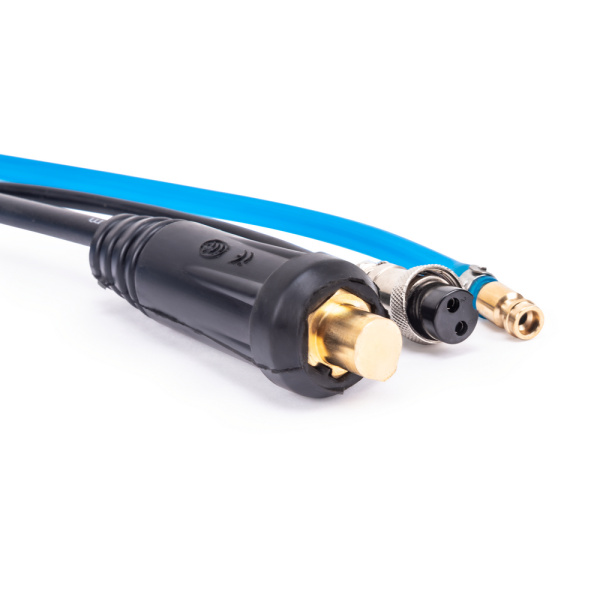

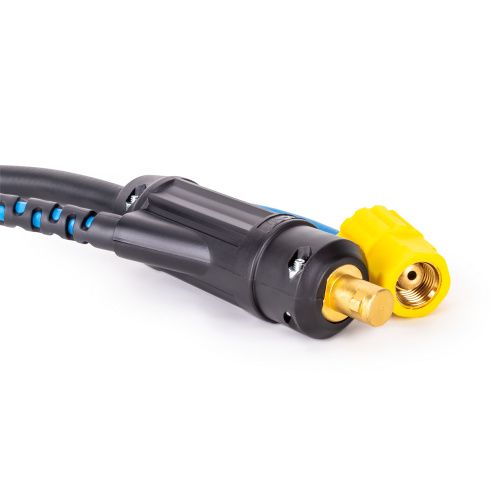

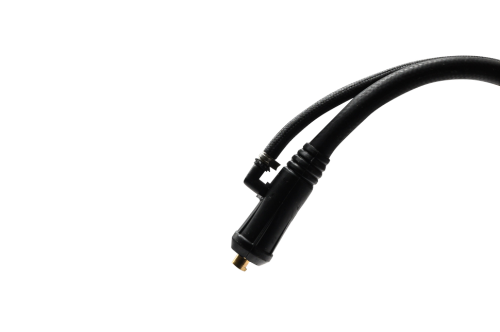

- Силовой разъем: Для подключения сварочного кабеля, который в зависимости от сварочного тока может иметь сечение 25 мм² или 50 мм².
Охлаждение горелок TIG
Поскольку сварка TIG сопровождается высокой температурой, эффективное охлаждение горелки имеет решающее значение для её долговечности и бесперебойной работы. Охлаждение может быть:
- Воздушное охлаждение: Используется при сварочном токе до 200 А. Это более легкая и мобильная система, подходящая для меньших нагрузок.

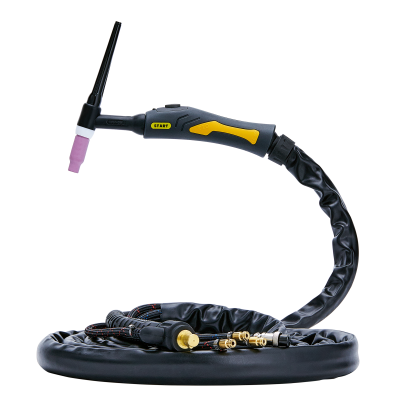

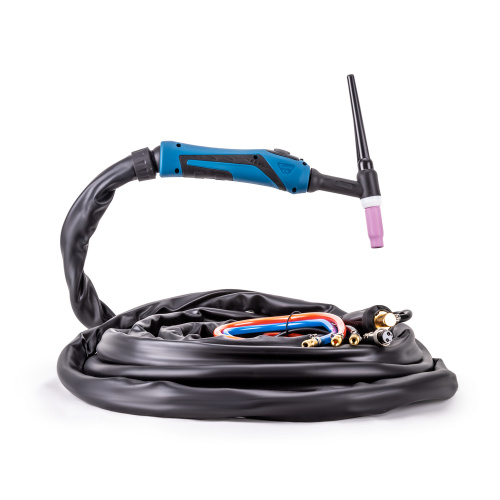

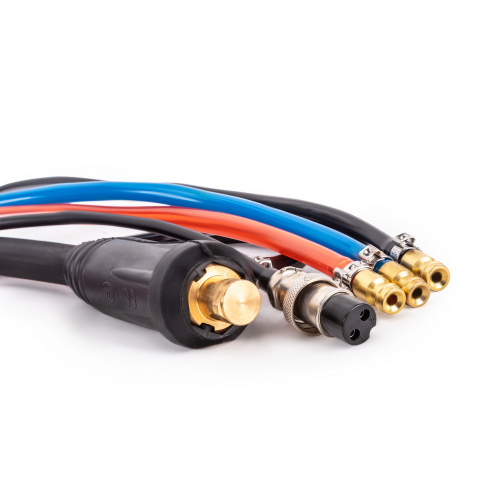

- Жидкостное охлаждение (водяное): Применяется для сварочного тока от 200 до 500 А, когда необходимы более высокие мощности и длительные периоды работы.

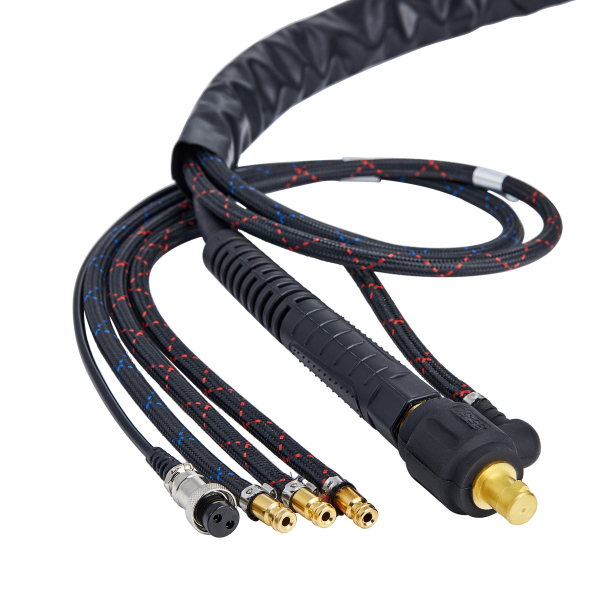

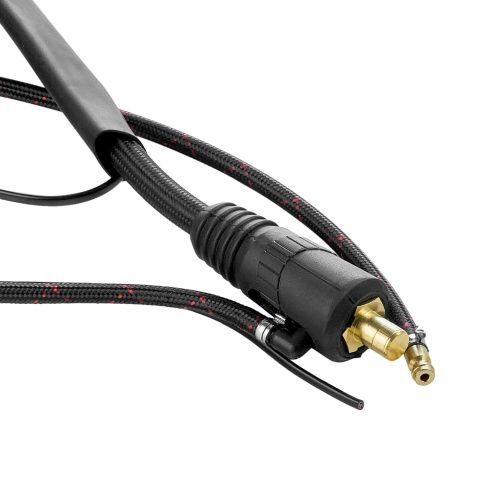

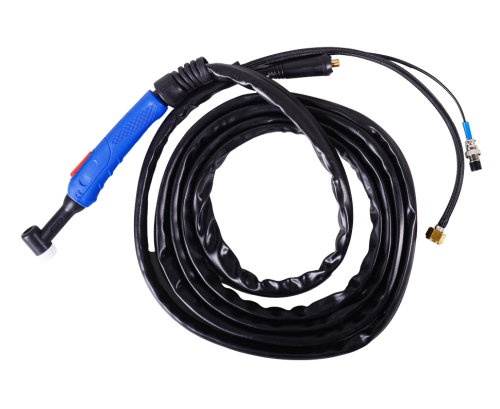

Шлейфы и их роль в аргонодуговой сварке

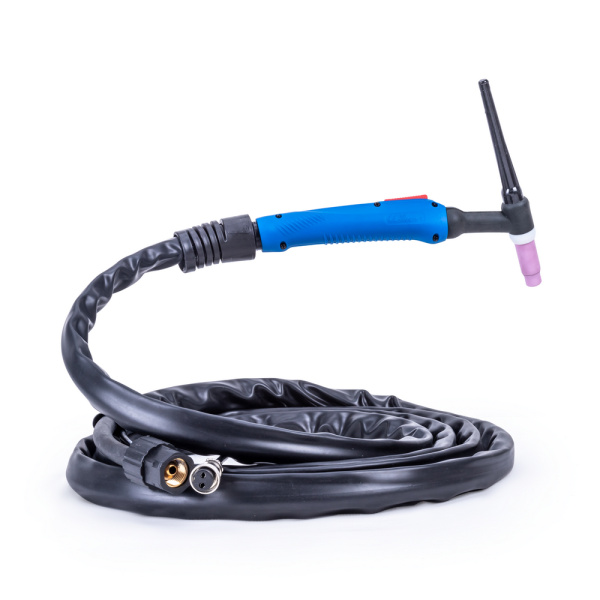

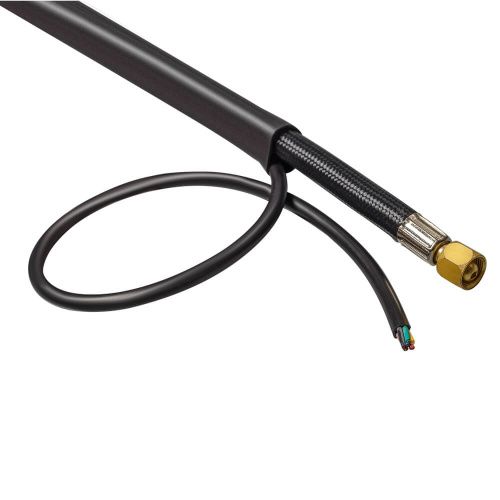

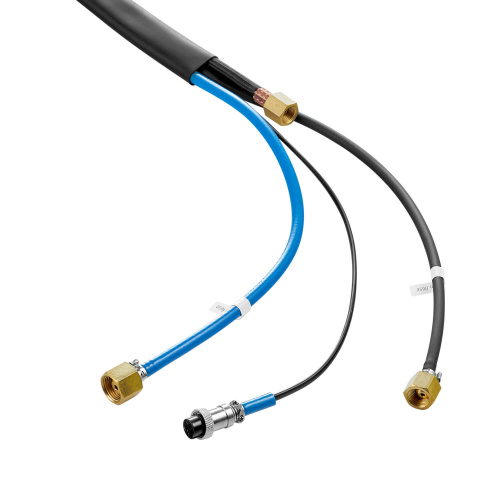

Для подачи защитного газа и сварочного тока к горелке TIG используются специальные шланги-шлейфы. Эти шлейфы имеют медную оплетку, по которой подается электрический ток, и газовую трубку для подачи аргона. Комбинированная конструкция шлейфа позволяет уменьшить вес и увеличить мобильность оператора, что важно при работе в ограниченных пространствах.
Таким образом, при правильном выборе и использовании горелки TIG можно добиться высокой производительности и точности сварки, а также обеспечить долгосрочную эксплуатацию оборудования.
