Сварочные аппараты, работающие по технологии MIG, MAG и TIG, могут быть оснащены воздушным или жидкостным охлаждением горелок. Охлаждаемая воздушным потоком горелка меньше весит, однако ее производительность значительно ниже. Водяное охлаждение повышает показатель непрерывной работы, но требует подключения специального блока. При наличии такого оборудования паузы в сварочном процессе будут иметь лишь технологические причины, например, для смены электродов или подгонки деталей, но никак не из-за перегрева горелки от длительного функционирования. Т.о. блоки водяного охлаждения горелки позволяют сварочному аппарату бесперебойно работать с высокой мощностью, не перегреваясь.
Типовая конструкция и принцип работы блока жидкостного охлаждения горелки

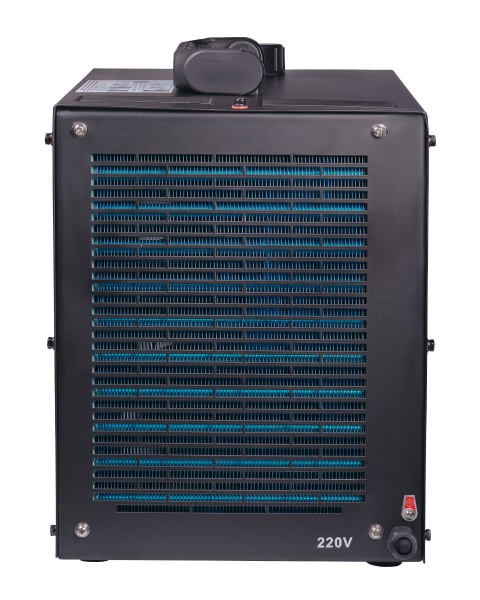

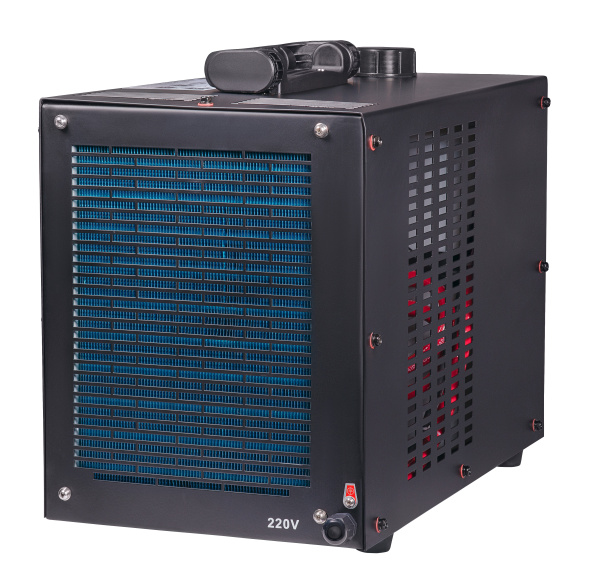

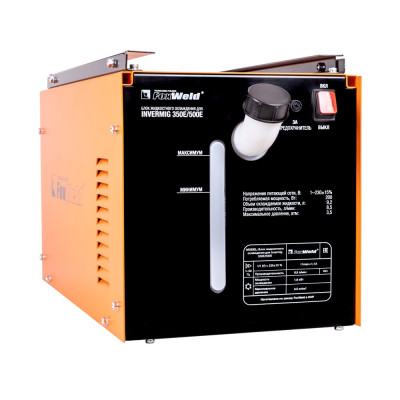

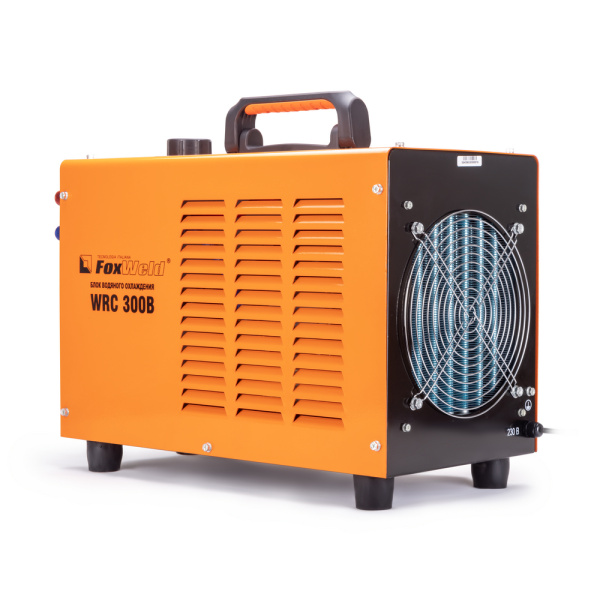

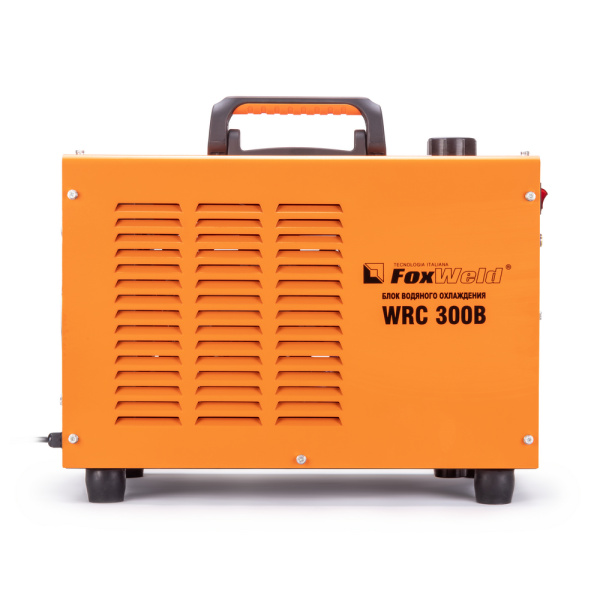

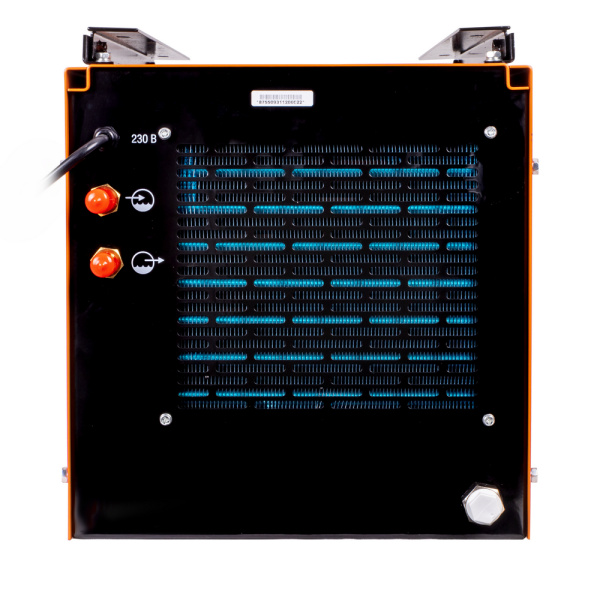

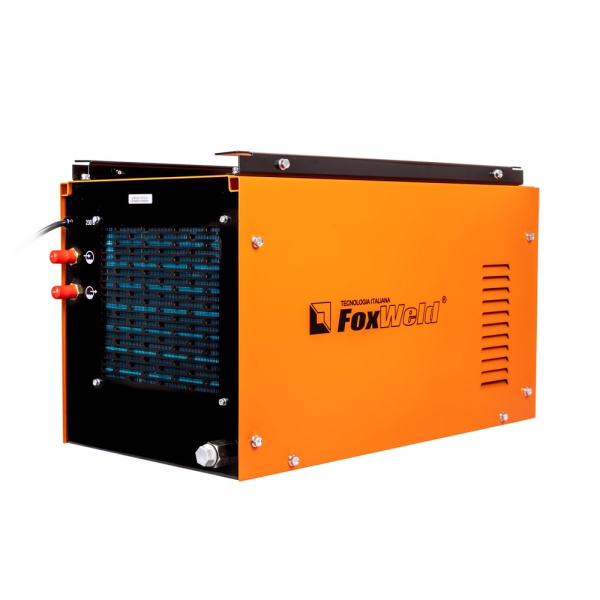

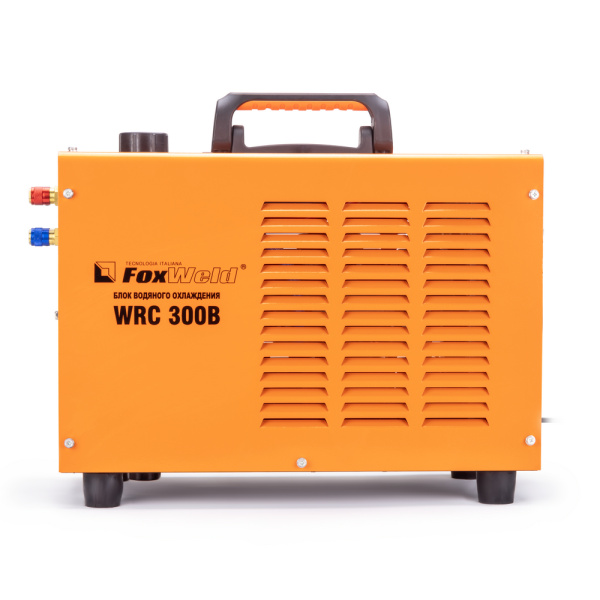

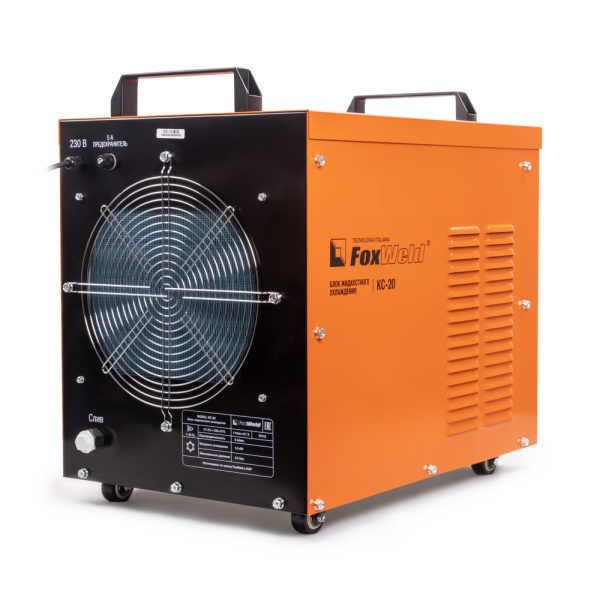

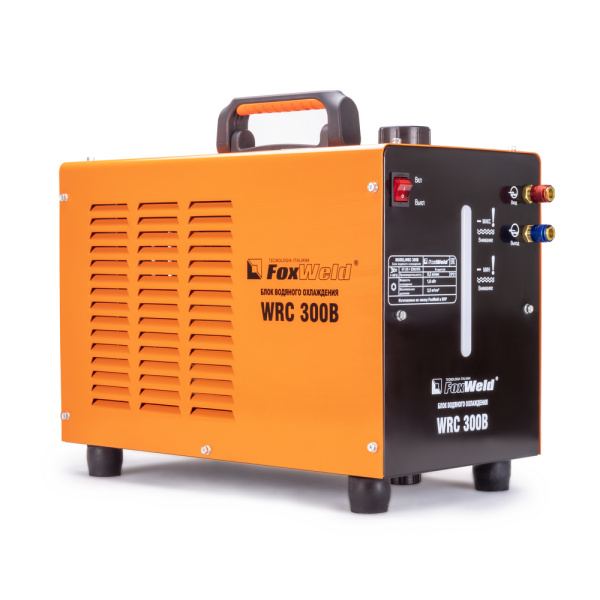

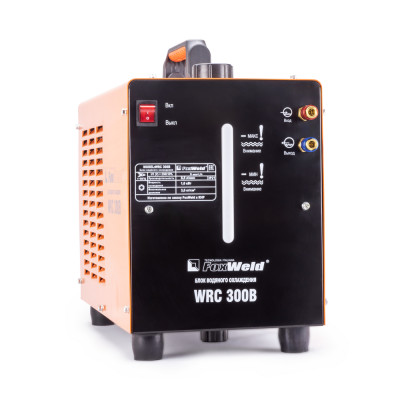

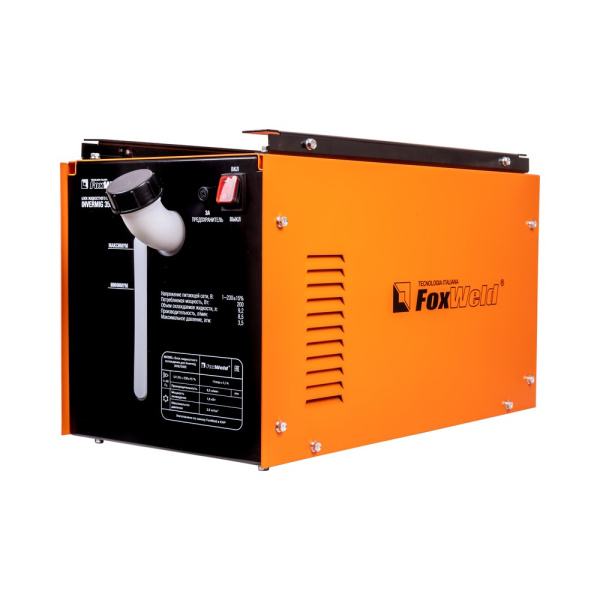

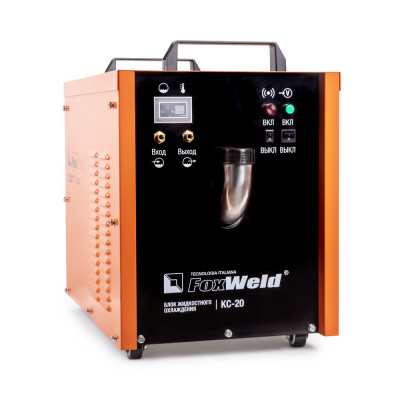

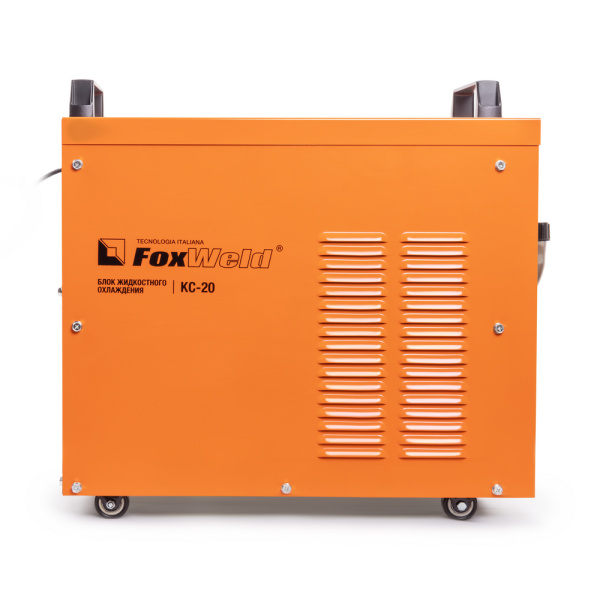

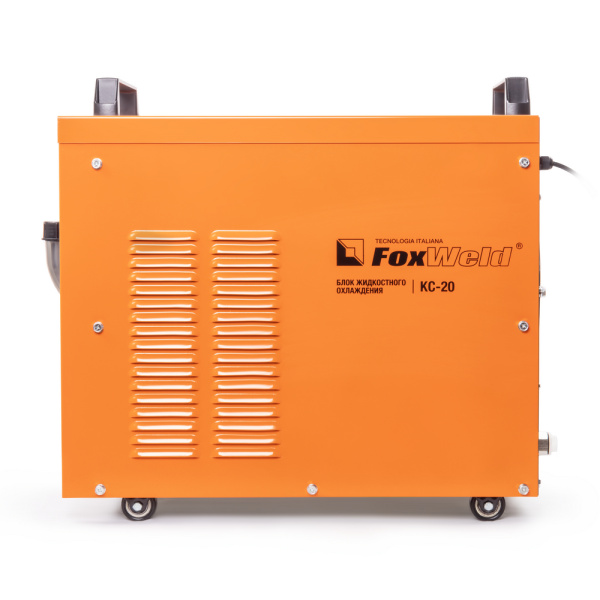

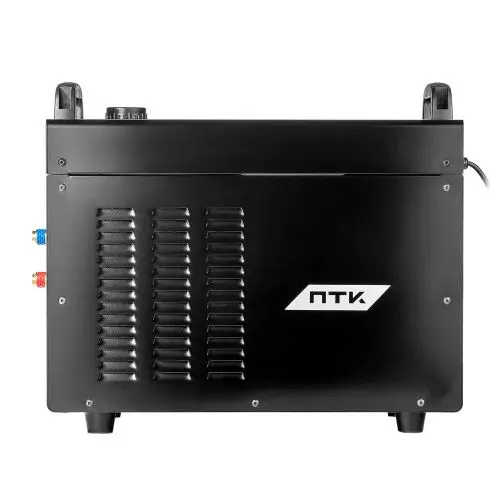

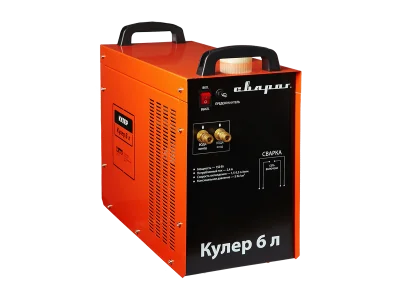

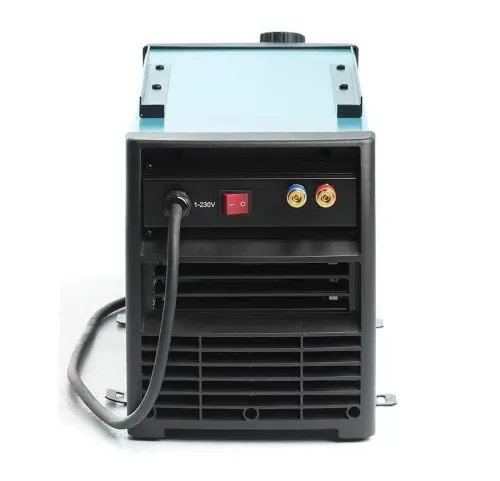

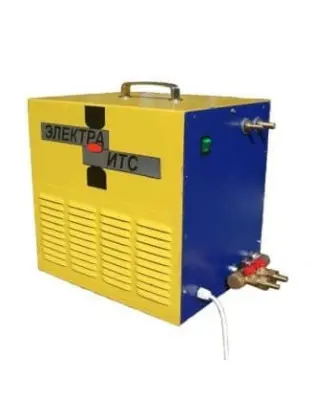

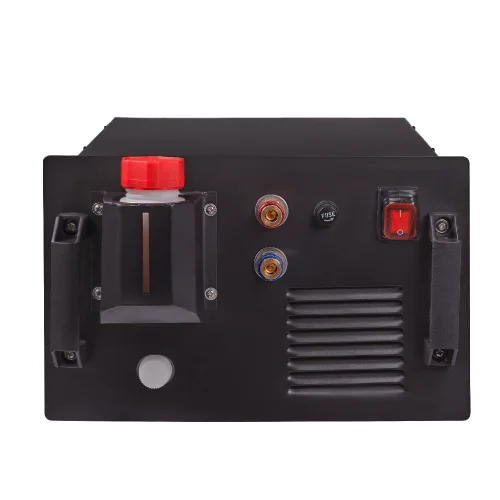

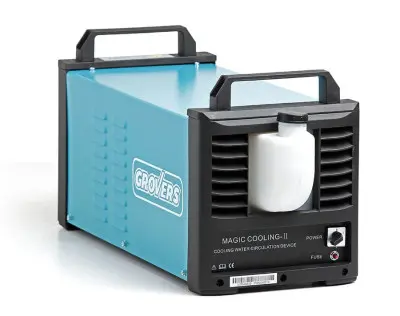

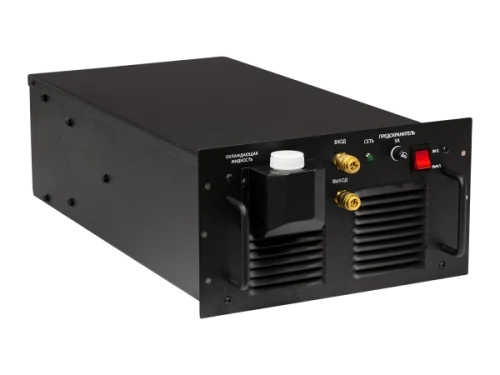

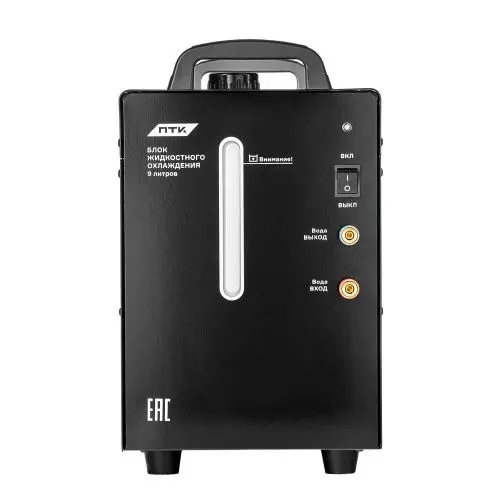

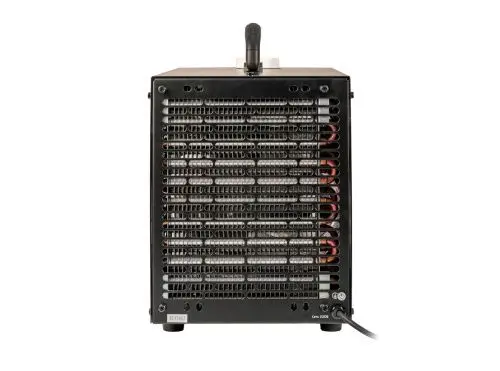

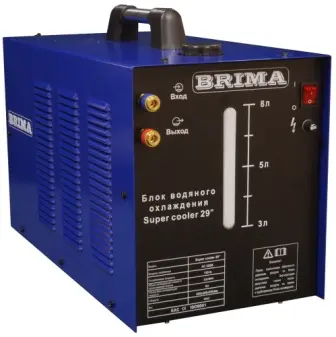

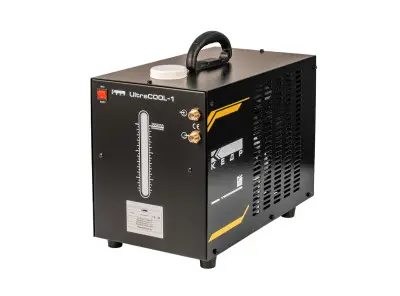

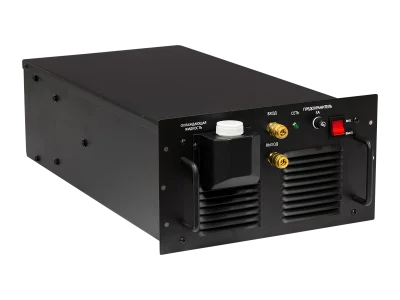

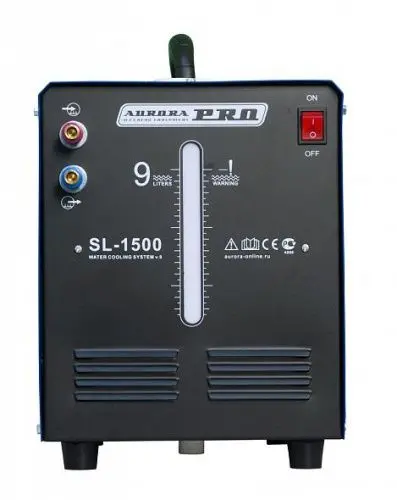

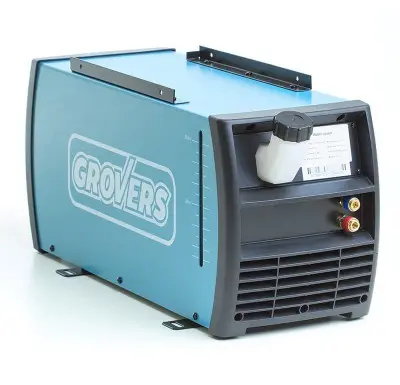

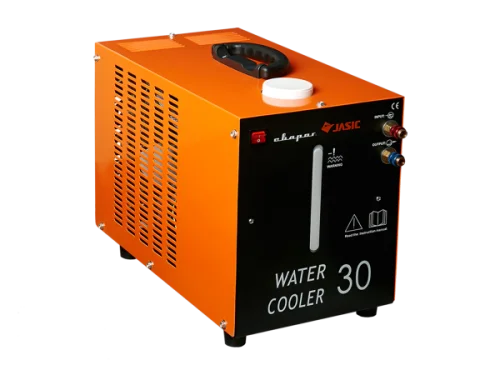

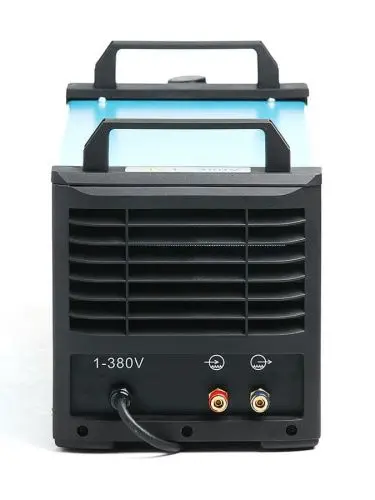

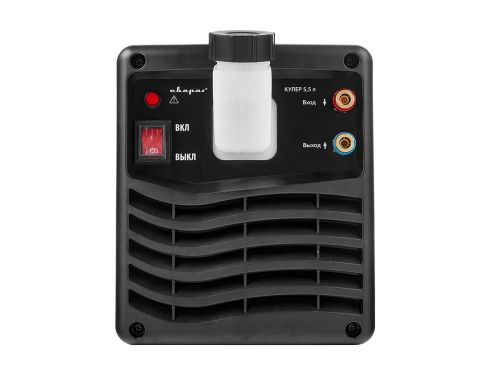

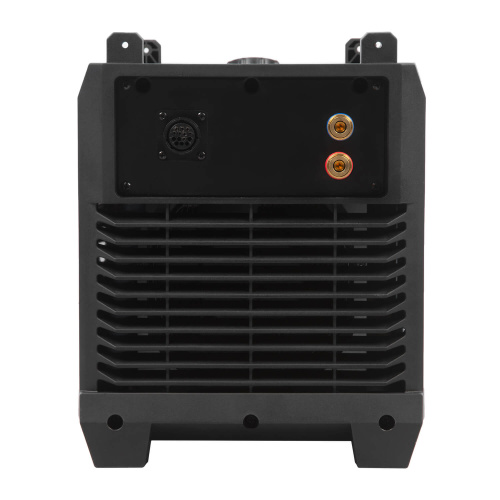

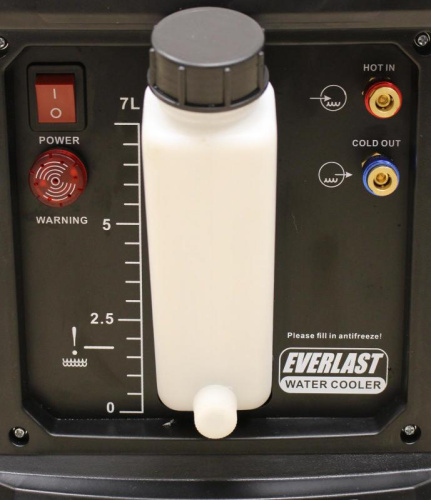

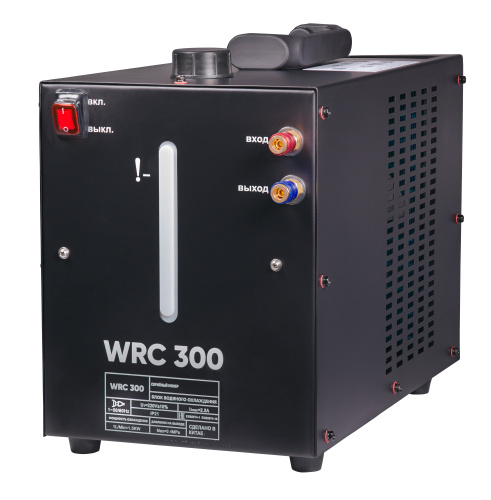

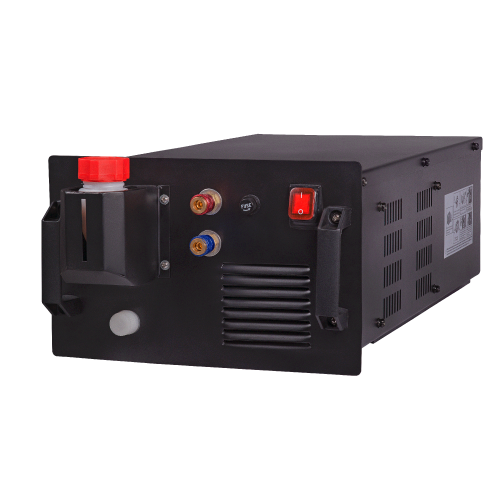

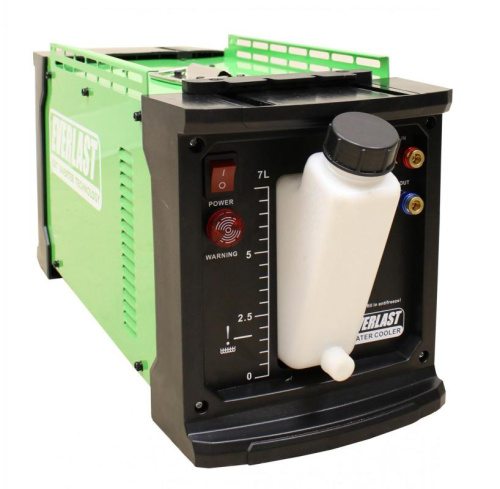

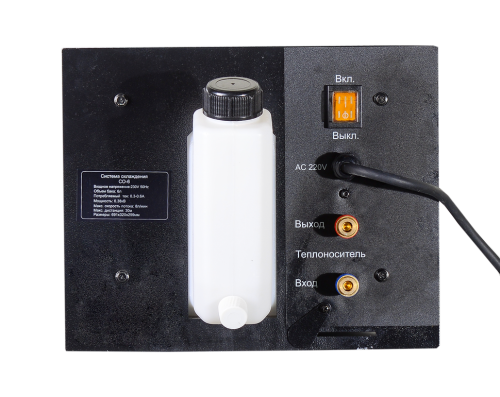

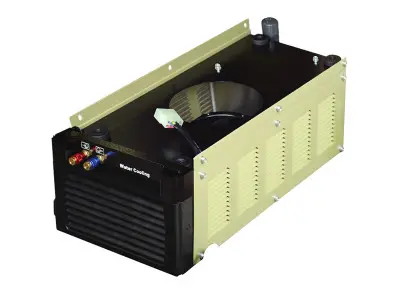

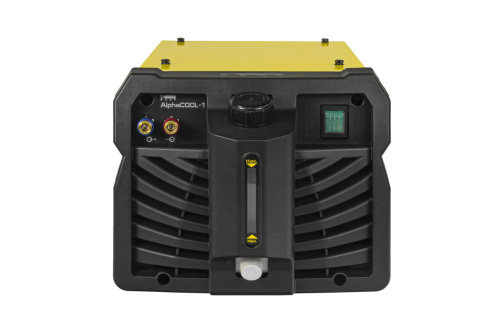

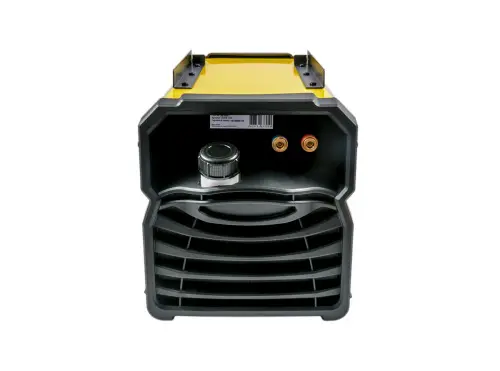

Устройство блока весьма просто. Он состоит из бака для жидкости и радиатора, а на передней панели размещаются два сопла под вход и выход воды. Залитая холодная вода подается в горелку, охлаждая ее, нагревается, а поступая в радиатор, охлаждается и попадает в общий бак. Циркулирующая по каналам вода отводит тепло от функциональных элементов сварочного аппарата, увеличивая срок их службы.
Так как блок – самостоятельная единица, она не требует подключения к сварочному аппарату. Для работы требуется питание от 220 В сети и подсоединение шлангов непосредственно к горелке.
Важно, что работа при минусовых температурах накладывает определенные ограничения на использование блока водяного охлаждения горелки. В этом случае должна использоваться не вода, а незамерзающая жидкость, например, Тосол.
Ключевые параметры выбора
-
Совместимость со сварочным аппаратом. Некоторые производители сварочного оборудования выпускают охладительные станции исключительно под свое оборудование.
-

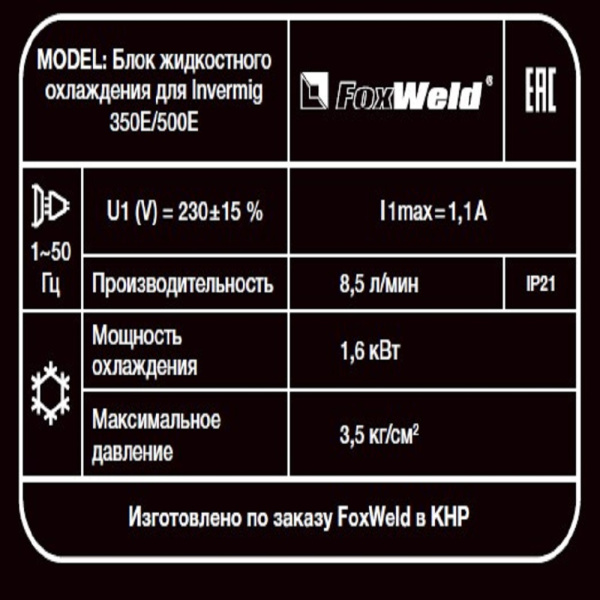

Мощность. Измеряется в Вт на 1 л/мин и свидетельствует об эффективности отвода тепла.
-
Производительность. Параметр показывает объем жидкости, которую аппарат способен охладить за единицу времени, и зависит от общей мощности устройства.
-
Максимальное давление жидкости на выходе. Этот показатель должен соответствовать аналогичному показателю горелки.
-
Объем бака. Больший объем лучше для эффективности охлаждения, однако большой объем воды значительно утяжеляет и увеличивает конструкцию.
