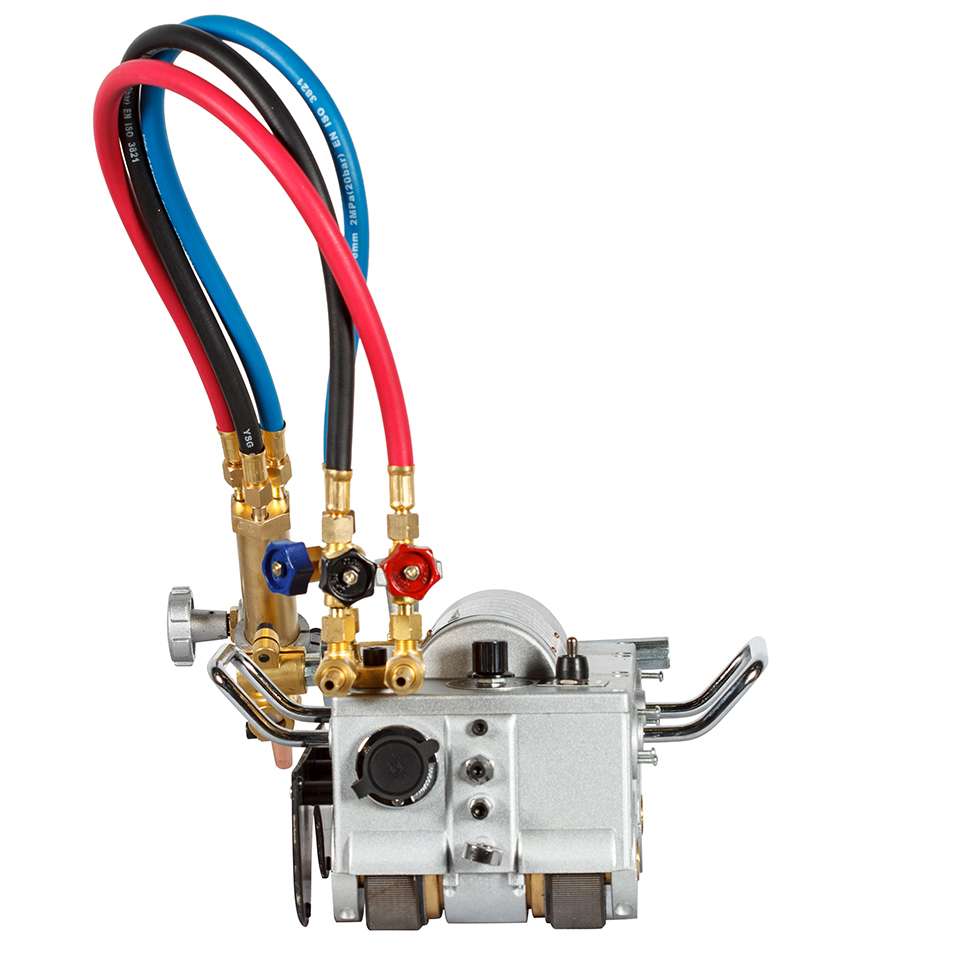

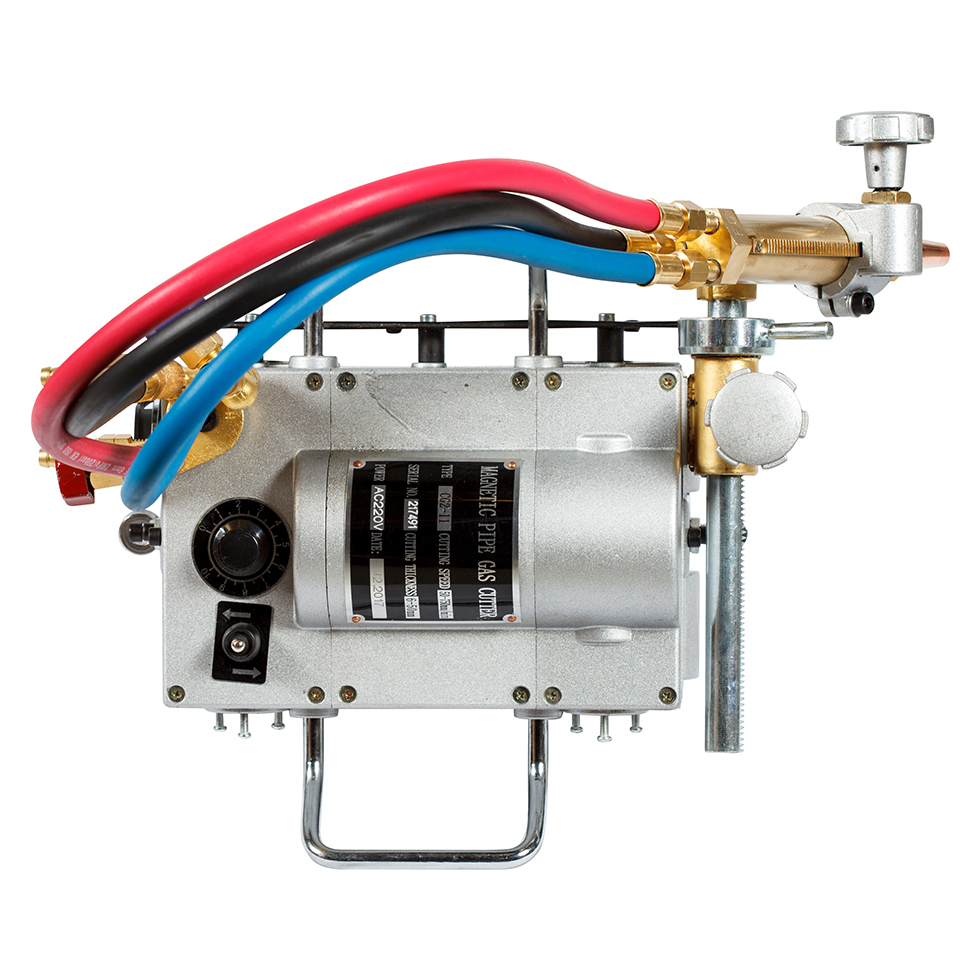

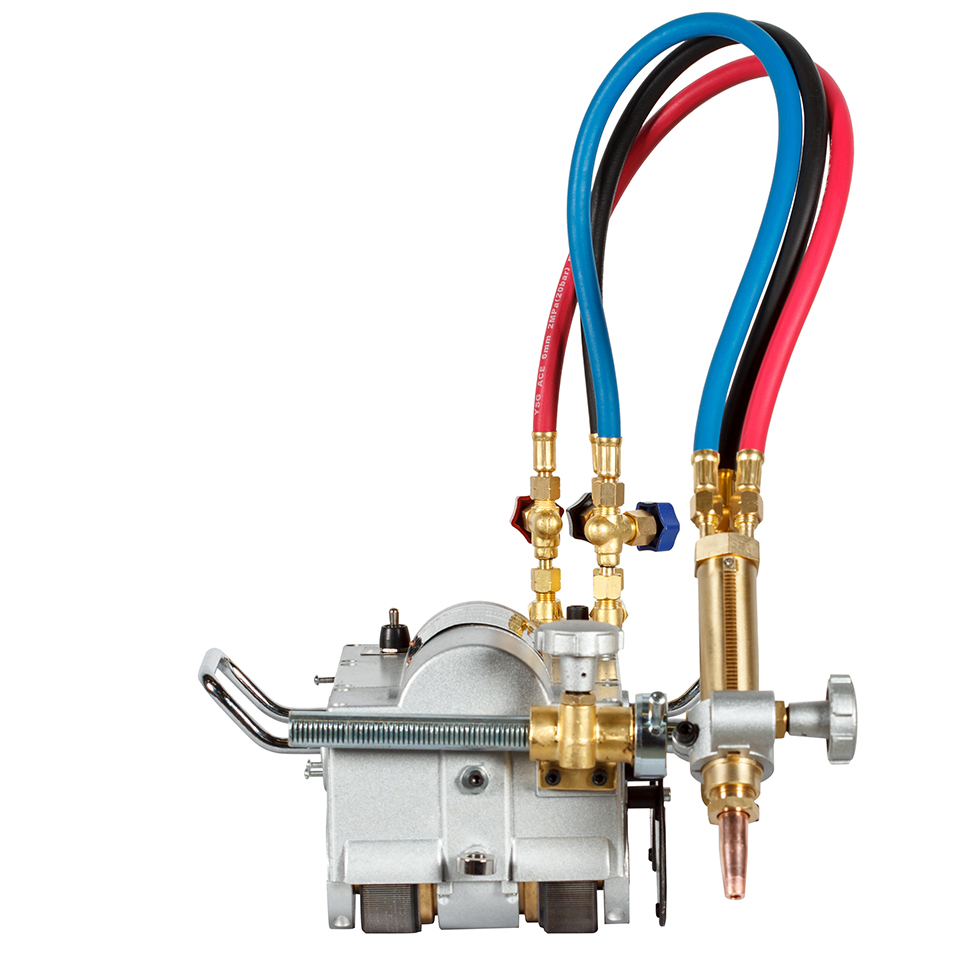

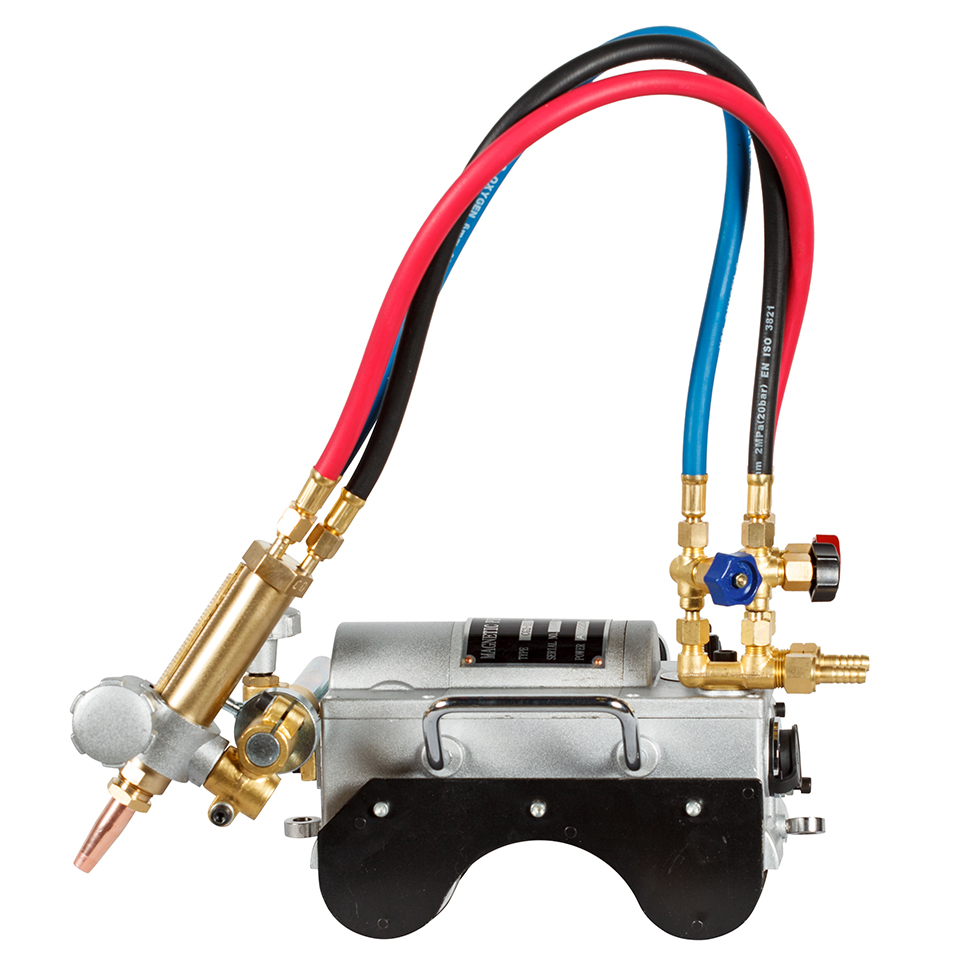

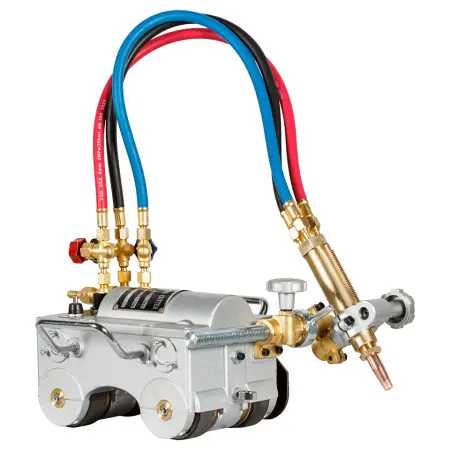

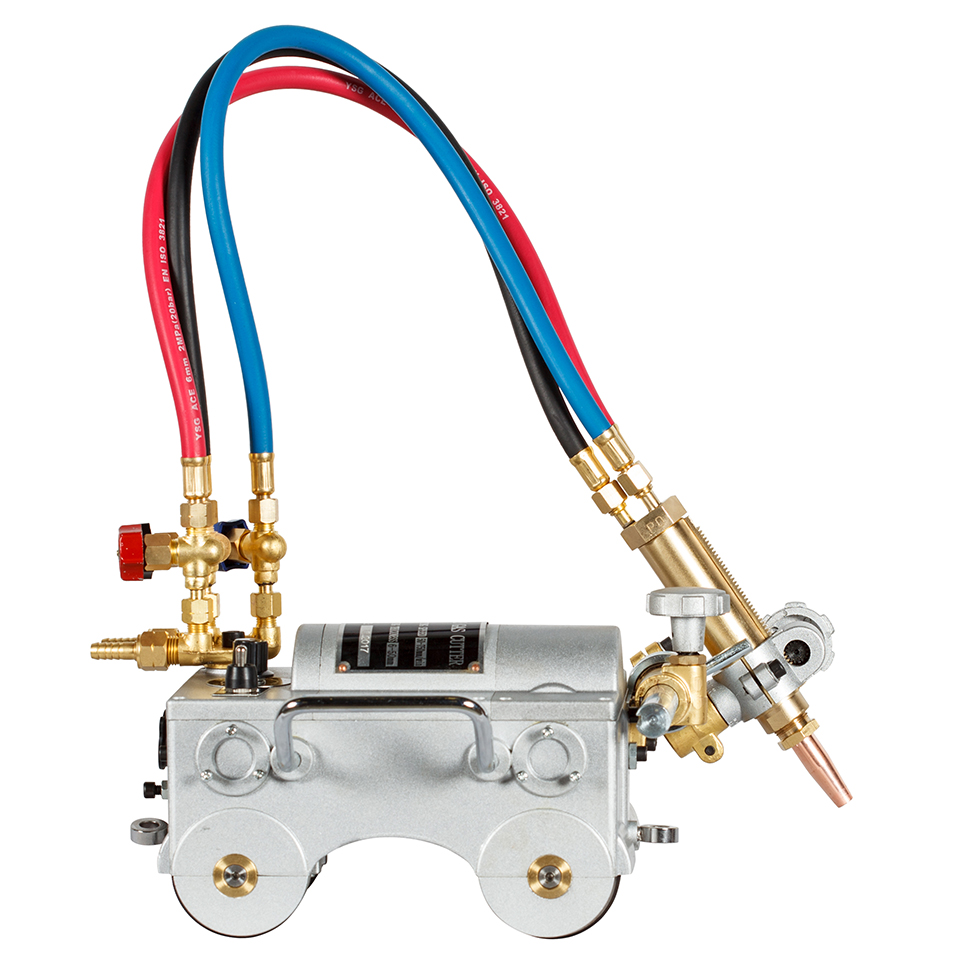

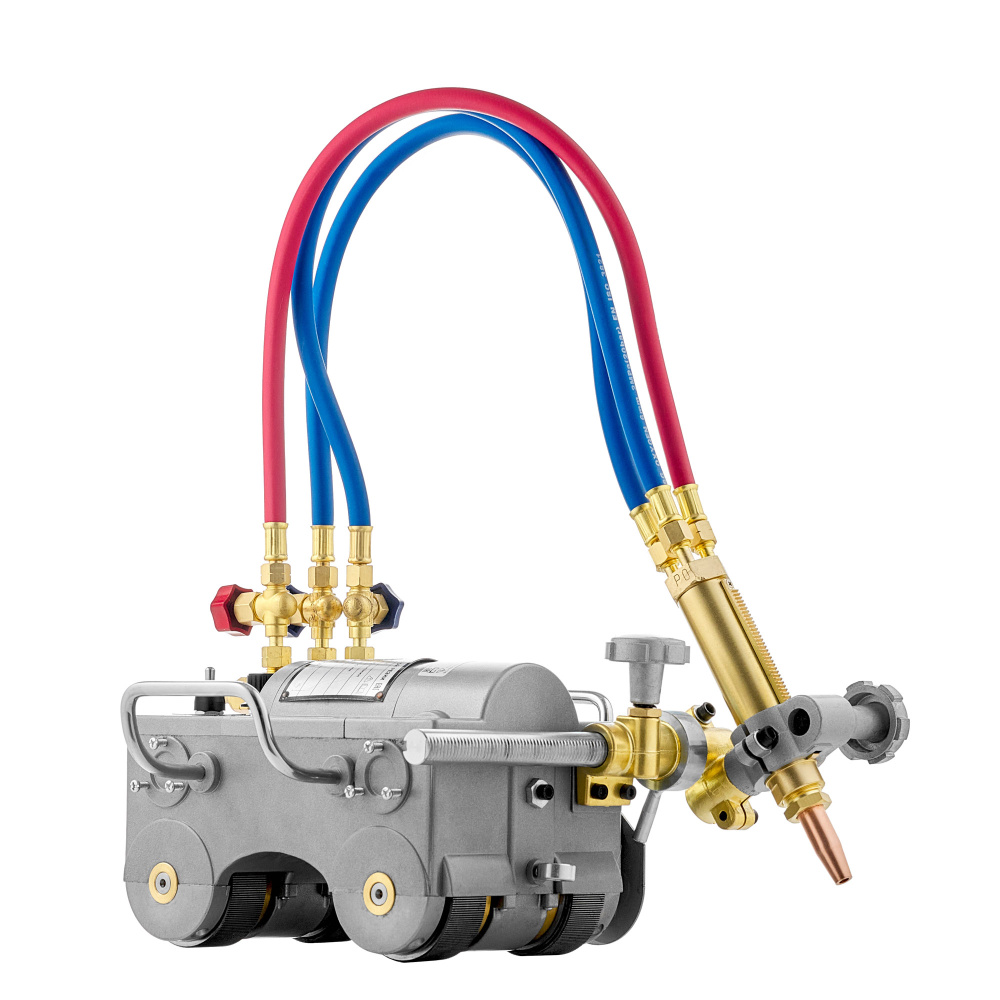

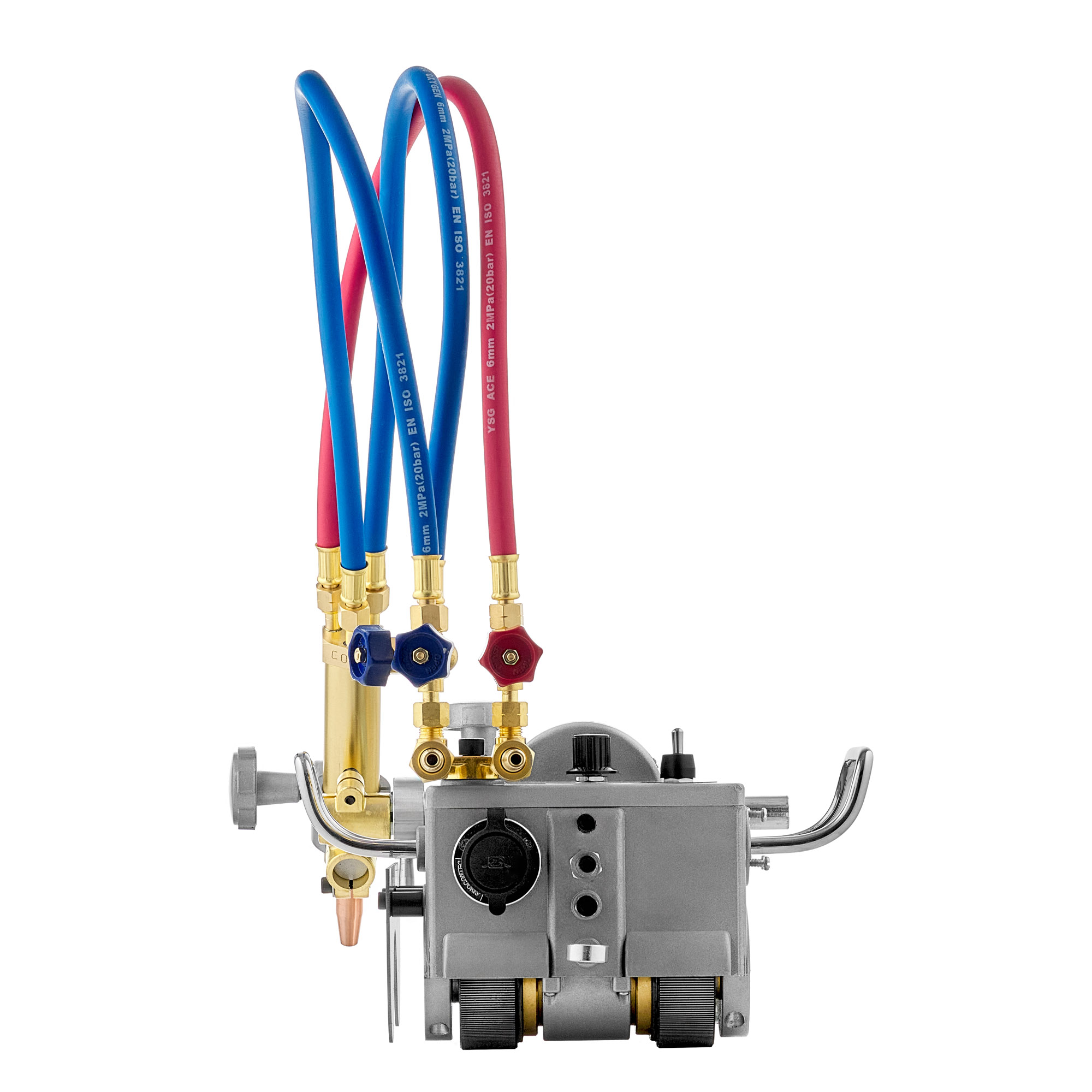

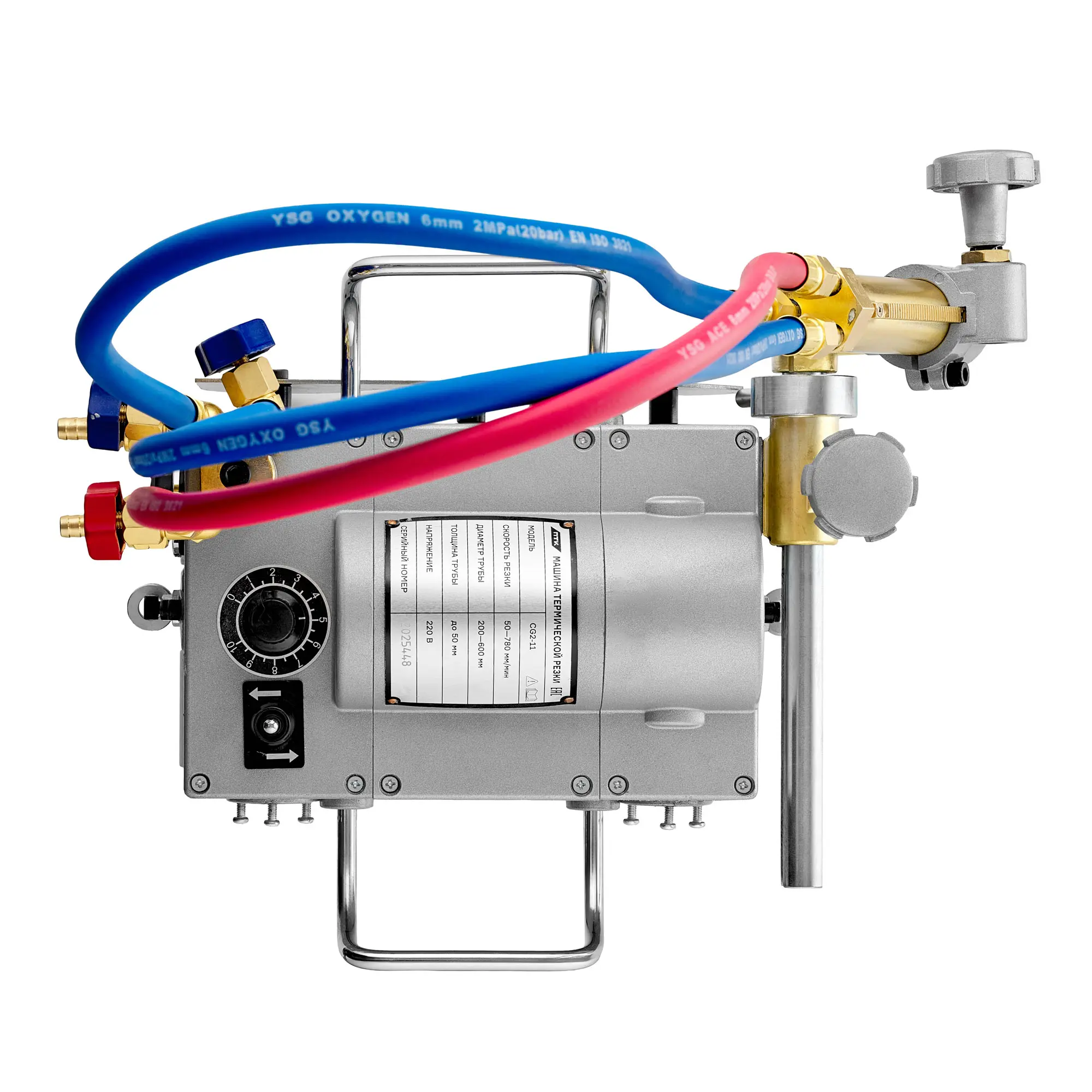

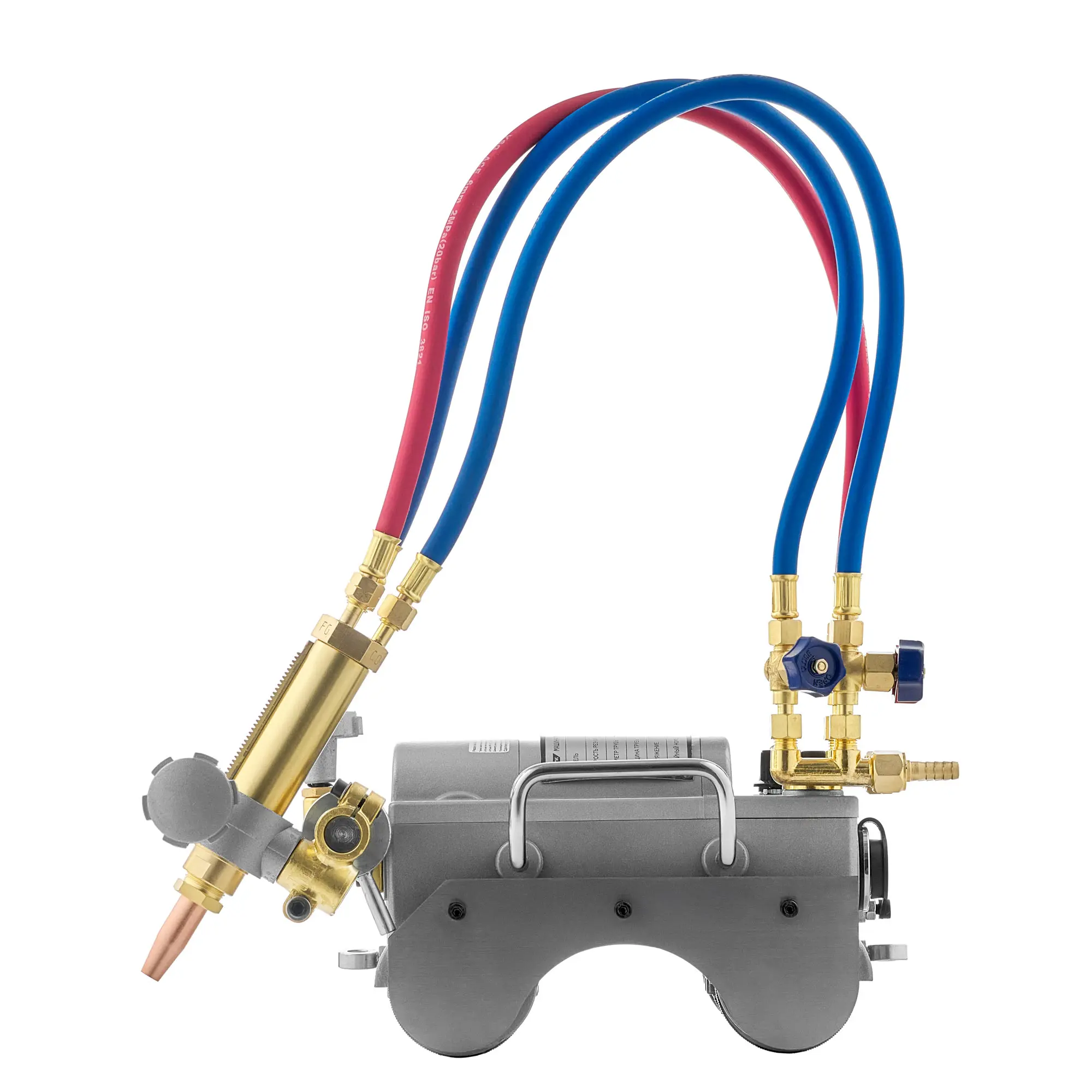

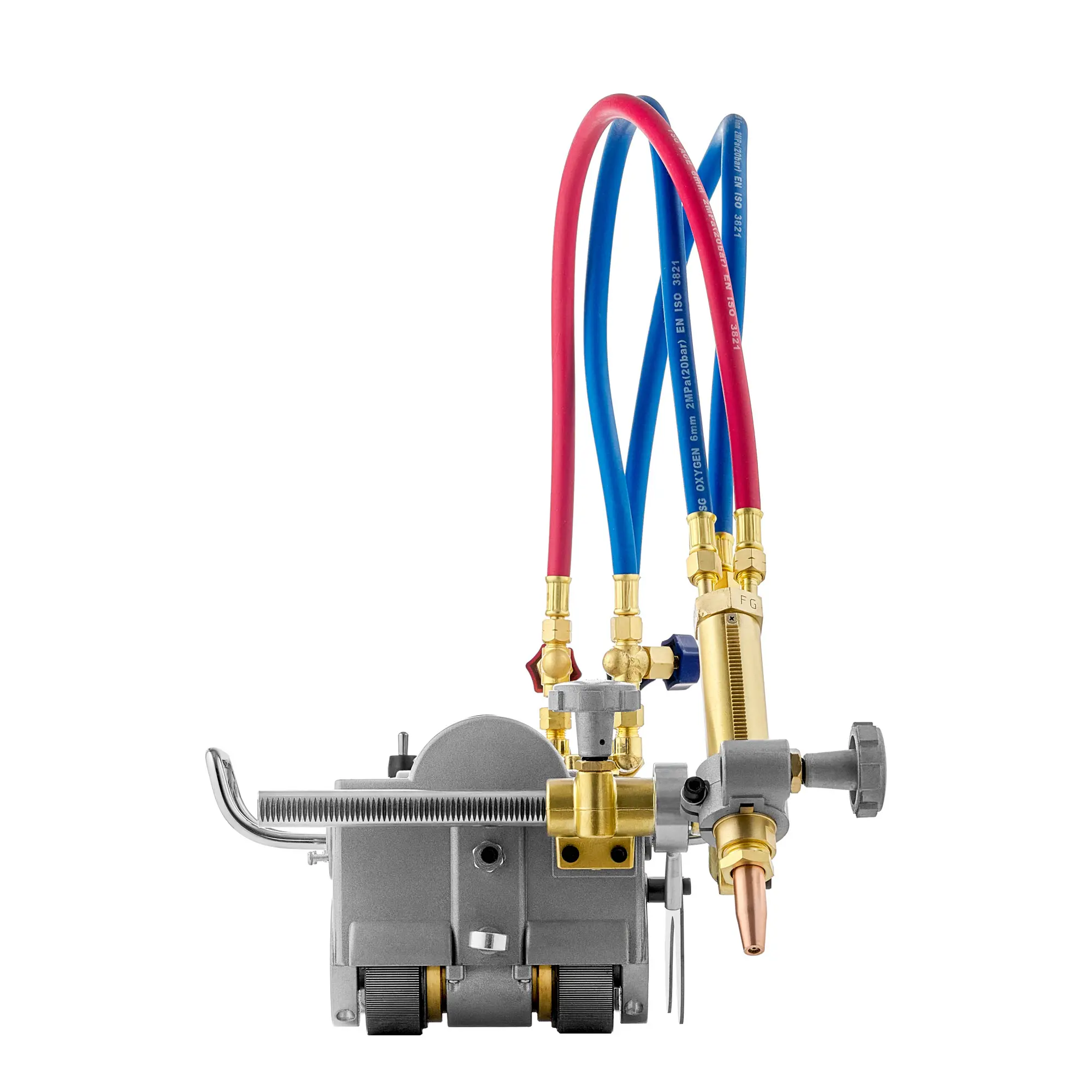

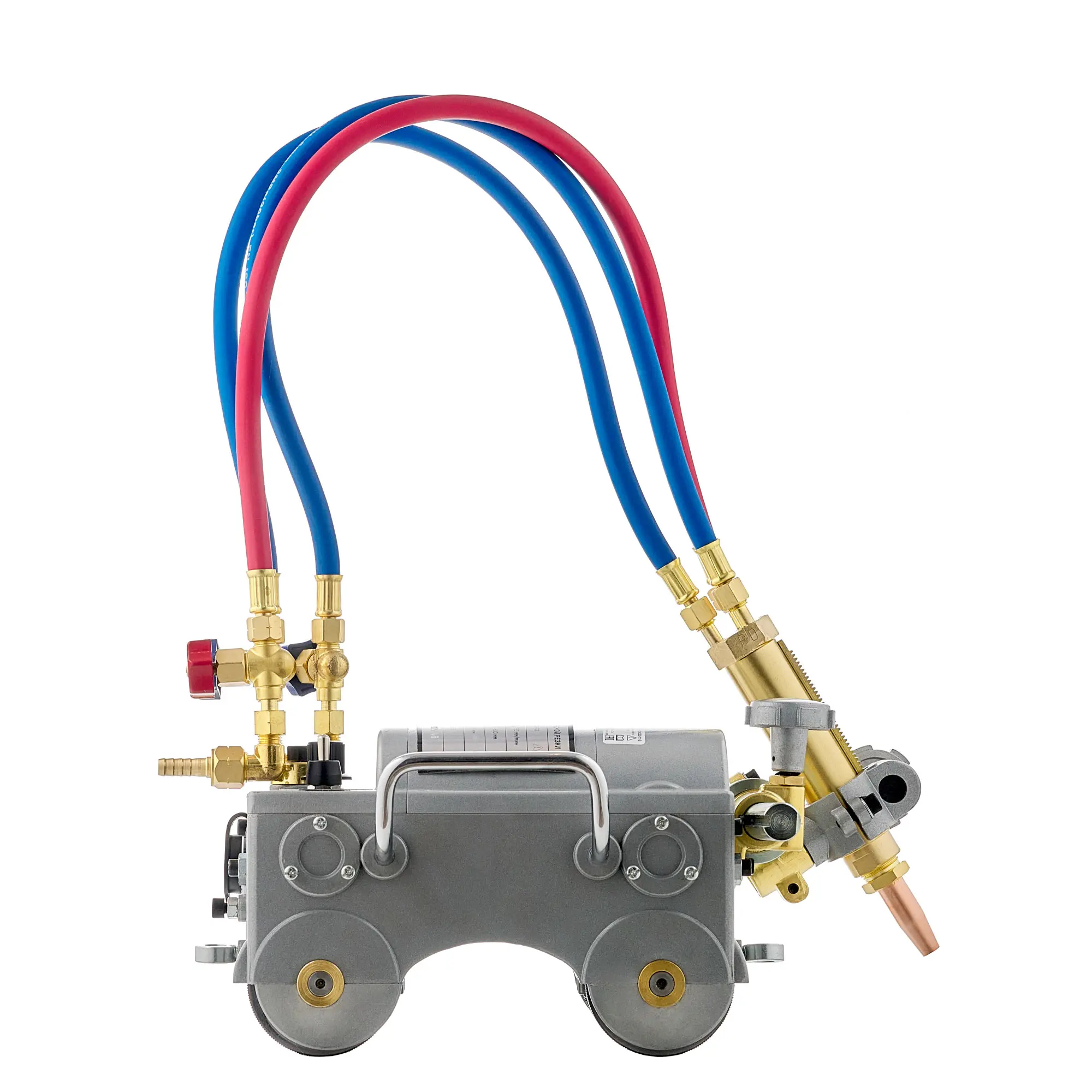

Машина термической резки CG2-11 на магнитных колёсах

Благодаря магнитным колесам и системе фиксации на металлическом ленточном бандаже, машина газовой резки труб CG2-11 обеспечивает стабильное перемещение по поверхности заготовки и высокую повторяемость результата.

Назначение и возможности

Модель CG2-11 используется для резки труб диаметром до 600 мм. При установке дополнительного комплекта бандажа на магнитных стойках диапазон расширяется до 1420 мм, что позволяет работать с крупногабаритными трубами, включая вертикально расположенные конструкции.

Машина способна:

• выполнять резку труб с толщиной стенки до 50 мм;
• производить одновременную резку и снятие фаски под сварку;
• осуществлять рез снаружи, изнутри и вдоль осевой линии трубы;
• резать вертикальные и горизонтальные металлические листы.

При правильном подборе мундштуков обеспечивается чистый рез без необходимости дополнительной механической обработки, что особенно важно при подготовке кромок под сварку.

Конструкция и принцип работы

Перемещение корпуса машины осуществляется по металлическому ленточному бандажу. Каретка с электрическим приводом фиксируется при помощи стоек с вращающимися опорами, что гарантирует плавность хода и стабильную скорость резки в диапазоне 50–780 мм/мин.

Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на пропане. При необходимости возможна установка мундштуков для ацетилена.

Преимущества магнитной машины CG2-11

• Быстрая установка и простая настройка на объекте.
• Высокая точность позиционирования благодаря магнитным колесам.
• Расширенный диапазон диаметров при использовании дополнительного комплекта стоек.
• Электрический привод для стабильной скорости реза.
• Подходит для подготовки труб под сварку с фаской.

Область применения

Магнитная газорезательная машина CG2-11 активно используется при:

• монтаже и демонтаже трубопроводов;
• производстве котельного оборудования;
• строительстве резервуаров и металлоконструкций;
• судостроении;
• предприятиях нефтегазовой и химической промышленности.

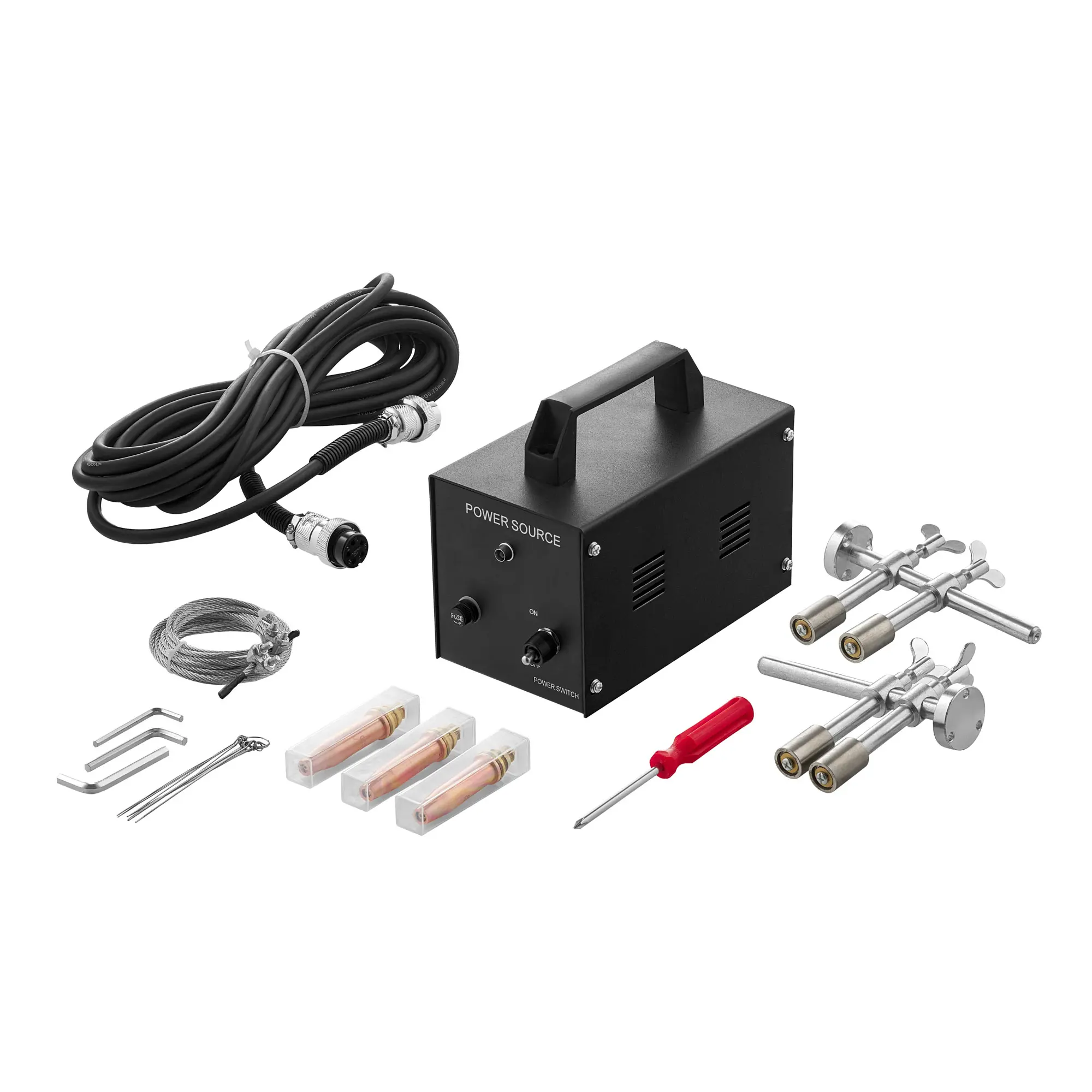

Комплектация CG2-11

• Каретка с электрическим приводом — 1 шт.
• Силовой блок (трансформатор) — 1 шт.
• Суппорт резака со штангой — 1 шт.
• Коллектор газовый с вентилями — 1 шт.
• Резак машинный — 1 шт.
• Мундштуки пропановые №1РМ, №2РМ, №3РМ — по 1 шт.
• Комплект газовых рукавов (3 шт. по 600 мм).
• Комплект стоек для фиксации на бандаже — 1 комплект.
• Страховочный трос — 1 шт.
• Набор для чистки мундштуков — 1 шт.
• Сетевой кабель 5 м с розеткой 5 pin — 1 шт.
• Шестигранные ключи — 3 шт.
• Руководство по эксплуатации.

CG2-11 — оптимальное решение для предприятий, которым необходима мобильная магнитная машина для газовой резки труб с высокой точностью, стабильной скоростью и возможностью снятия фаски. Оборудование повышает производительность, снижает трудозатраты и обеспечивает качественную подготовку кромок под сварку.
